韶山系列机车，看看火车迷喜欢哪种车型

韶山型电力机车，是中国国家铁路电力机车的一种系列类型，因最初在毛主席故乡、即韶山地区附近的株洲联合湘潭电机厂一起研制生产的，故名“韶山”。韶山型机车是中国大陆从建国初期到高铁时代这几十年阶段中电力机车的领头羊兼主力军，曾为中国铁路运输立下汗马功劳，是中国科学家电力机车研制和电气化铁路建设的多年成果，在全国六次铁路大面积提速时期起到举足轻重的作用。不过，由于新一代的火车技术全面推广普及投入使用，韶山型电力机车逐渐被和谐型电力机车取代，现已全部停产，但部分还能运作的机车仍在国铁线上运营。韶山型电力机车是我国第一代（有级调压、交直传动）电力机车。它是由我国1958年试制成功的第一台引燃管6Y1型电力机车（仿苏联20世纪50年代H60机车）逐步演变而来，但其三大件（引燃管、调压开关、牵引电动机）可靠性较差，而经历了三次重大技术改造。

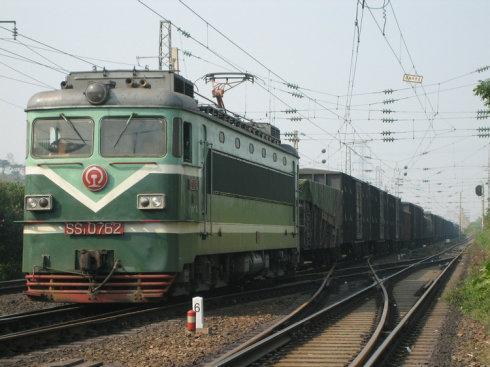

韶山1型电力机车是我国第一代（有级调压、交直传动）电力机车。它是由我国1958年试制成功的第一台引燃管6Y1型电力机车（仿苏联20世纪50年代H60机车）逐步演变而来，但其三大件（引燃管、调压开关、牵引电动机）可靠性较差，而经历了三次重大技术改造。

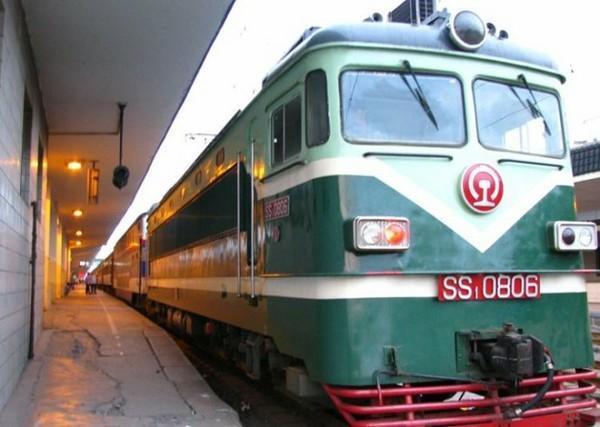

SS1型电力机车

1969年，株洲电力机车研究所和株洲电力机车工厂联合研制了韶山2型电力机车试验车，代号SS2。主电路采用高压侧调压、硅半导体桥式整流集中供电线路。1971年和1974年又先后进行了两次重大的技术改造，应用了大功率可控硅元件和电子技术，实现无级调速；采用他励牵引电动机等，从而大大改善了机车牵引性能，为中国电力机车的发展积累了宝贵的经验。

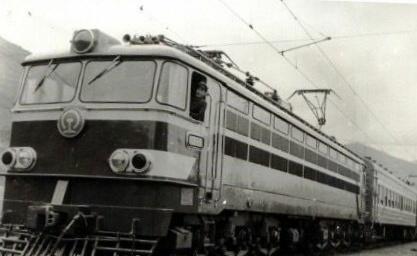

SS2型电力机车

韶山3型电力机车，相比韶山2型电力机车，韶山3型电力机车具备了一些技术优势。级间平滑调压，主电路为主变压器低压侧级间平滑调压、双拍全波桥式整流。由于采用调压开关与晶闸管相控相结合的级间平滑调压，加之采用恒流限制控制，使机车具有较好的加速特性。韶山3型4000系主电路调压方式为主变压器低压侧晶闸管不等分三段半桥式相控调压，双拍全波桥式整流。优秀的变压器，主变压器型号，额定容量为6925kV·A，牵引绕组电压为1111V+277.8Vx4的基本绕组和调压绕组二者组成，冷却方式为强迫油循环风冷。韶山3型4000系主变压器型号为TBQ3B-7000/25型。优秀的调压开关，TKT3-3300/2200型调压开关与SS1型电力机车用调压开关结构相似，由于级间与晶闸管相控配合，因此对触头的开闭逻辑角度要求高，对相应零部件制造和开关组装精度要求高。

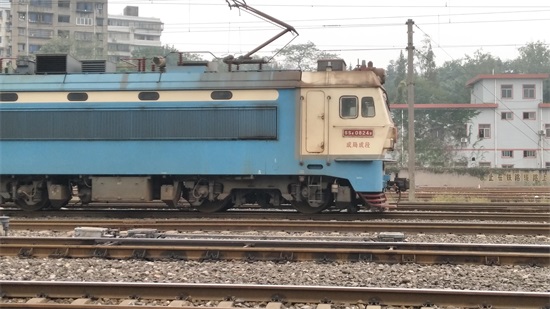

SS3型电力机车

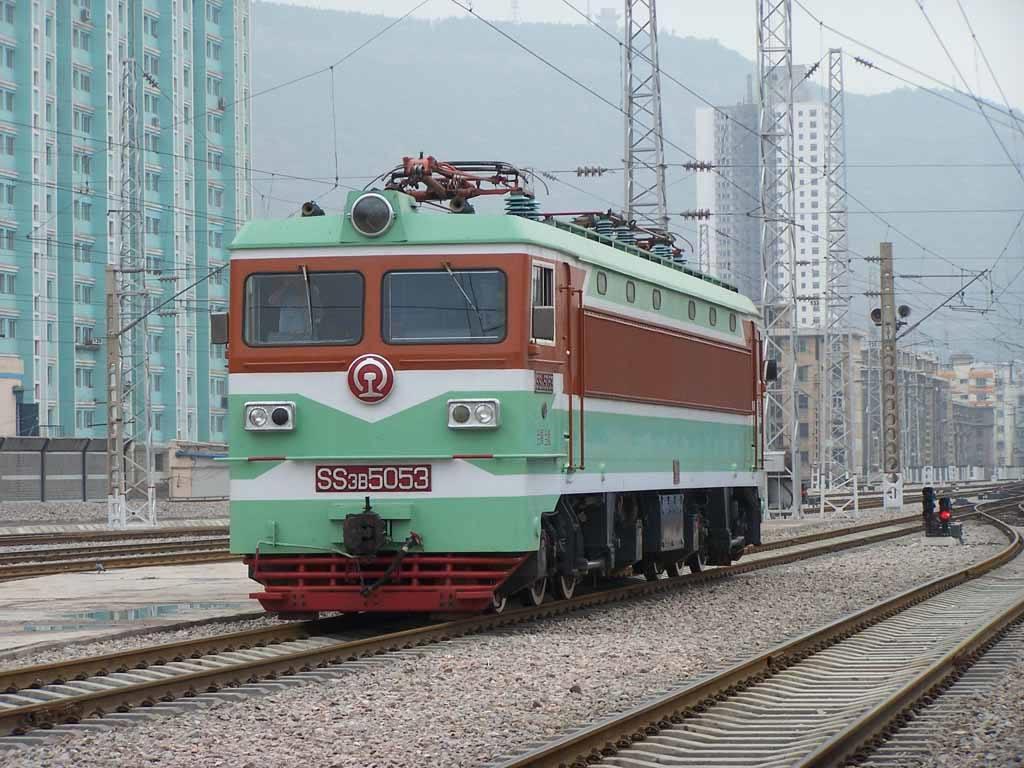

韶山3B型电力机车，是株洲电力机车厂2002年在SS系列机车的设计平台上开发的一种12轴重载货运电力机车。该车由两节完全相同的6轴电力机车通过内重联环节连接组成，每节车为一完整系统。每节机车装有一台牵引变压器，两台整流器，每台整流器给三台并联的直流牵引电机供电，每台牵引电机在故障情况均可单独隔离，保证其他电机正常工作，以提高机车的利用率。机车空气制动采用SS系列电力机车使用的DK-1型电空制动机，动力制动采用加馈电阻制动。控制系统由列车总线和车辆总线两极网络构成。两节机车之间的重联控制及信息交换采用WTB（绞线式列车总线），双份冗余并自动转换。单节机车内部采用MVB（多功能列车总线），连接本节车内各控制单元。机车功率持续2×4350kW，最大速度100km/h，车长2×20200mm，轴式2（C0-C0），电流制为单相工频交流。

SS3B型电力机车

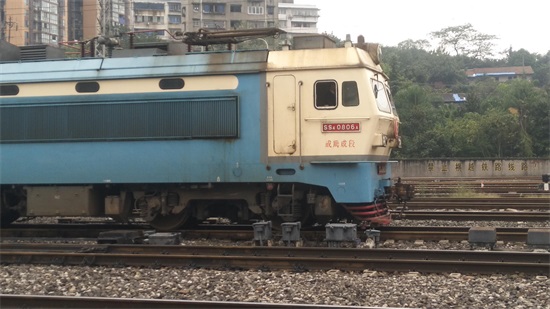

韶山4型电力机车，是由各自独立且又互相联系的两节车组成，每节车均为一个完整的系统。主电路采用四段经济半控桥，相控调压。它具有恒压或恒流控制的牵引特性和恒速或恒励磁控制的电阻制动特性。空气制动采用电空制动机。每节车有两个两轴转向架。牵引电动机采用抱轴悬挂式。垂直力传递系统由两系悬挂装置组成，其中第二系采用了橡胶金属叠层弹簧，有较好的波动性能。牵引力传递系统则采用斜拉低位牵引杆，有较高的粘着性能。车体广泛使用高强度低合金结构钢。该机车牵引及制动功率大、起动平稳、加速快、工作可靠、司机室工作条件良好、污染少、维修简便。

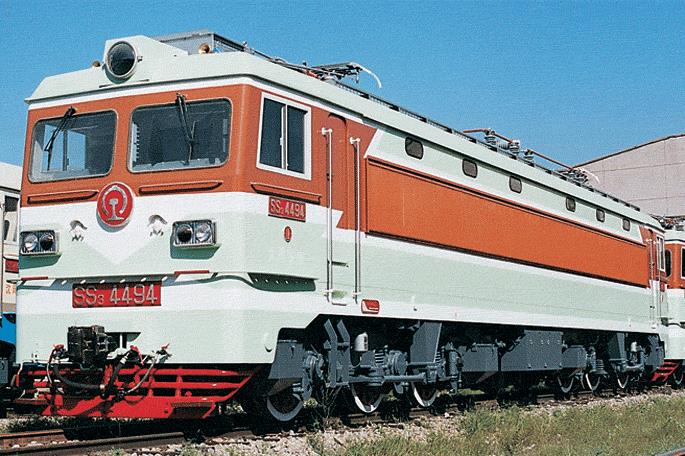

SS4型电力机车

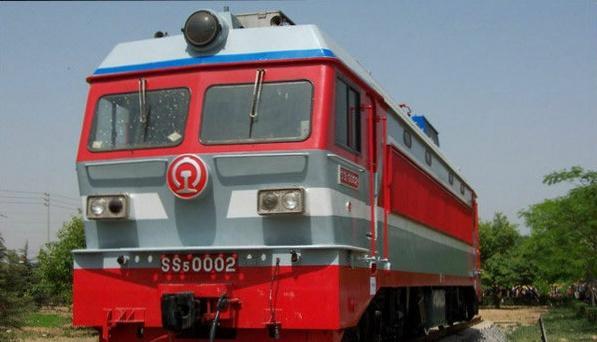

韶山5型电力机车，力机车是用于牵引准高速列车的试验车款，是国家“七五”重点科技攻关项目，于1988年至1989年间设计，期间也参考了中国购买法国阿尔斯通公司8K型机车时同时引进的国外技术。两台样版车分别于1990年9月和10月落成，当时每台造价达7000万人民币。至1990年共制造了两台原型车，并进行了西安——宝鸡间进行30万公里的运行考核。但这款机车技术仍未成熟，主要问题是采用电机空心轴传动以达到电机全悬挂，但簧下质量太大，传动系统强度差，黏着系数在满载时急剧下降，造成轮对严重空转。SS5型电力机车的制造经验与试验结果，为1994年起制造的SS8型电力机车提供了技术基础。

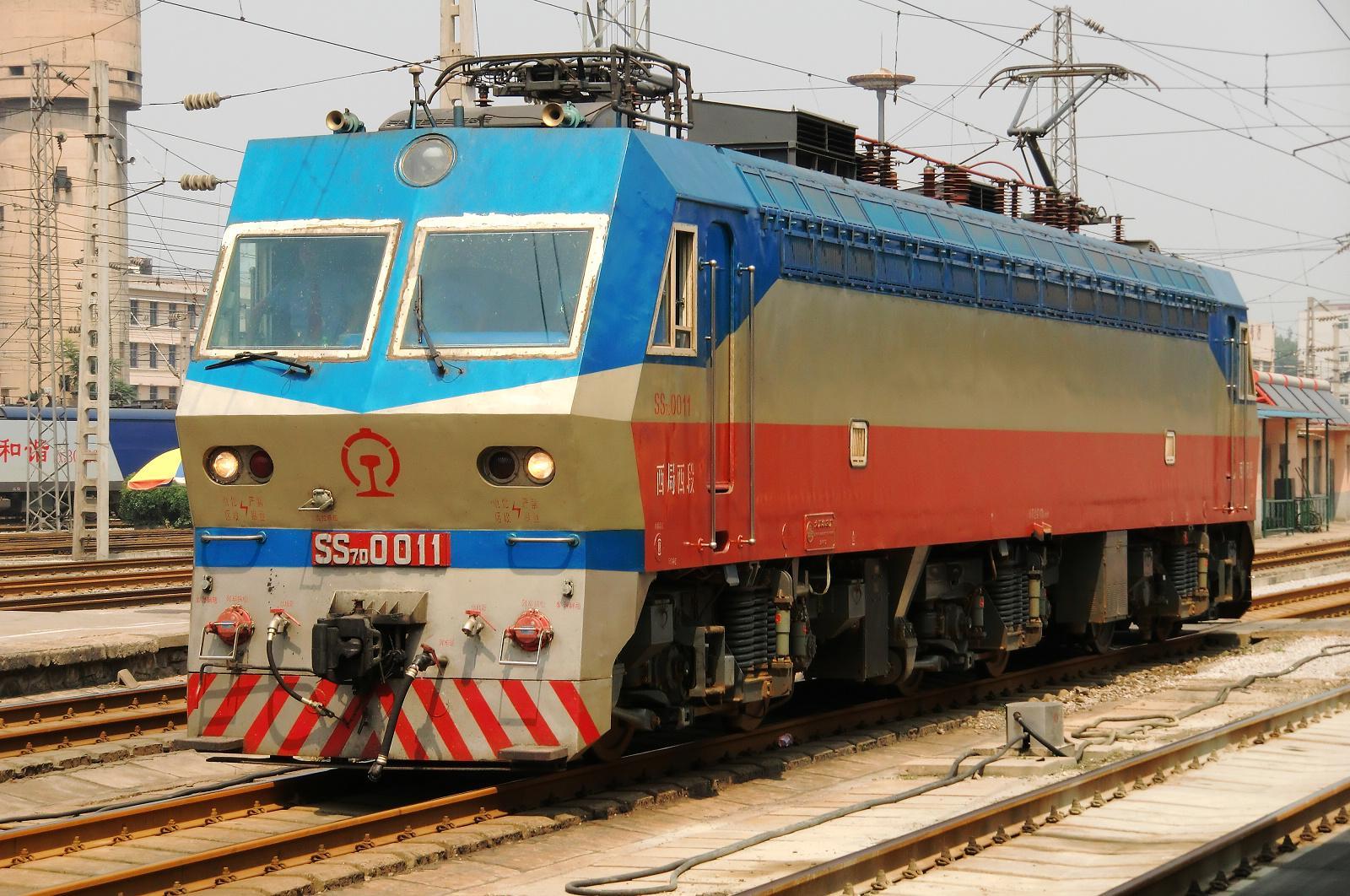

SS5型电力机车

韶山6型电力机车，是株洲电力机车工厂制造的国际招标中标机车。电流制为单相工频交流。SS6型电力机车有两个三轴转向架。采用单边直齿轮弹性传动滚动抱轴承。牵引电机为日本日立公司提供的800KW牵引电动机。机车主电路为两段桥相控无级调压，转向架独立供电，具有轴重转移的电气补偿功能；为减少无功损耗，机车采用了功率因数补偿装置。机车牵引起动控制为恒流限速特性控制，制动控制为准恒速或恒功制动控制。为充分发挥牵引或制动粘着力，机车具有防空转、防滑行控制功能。机车电制动为电阻制动，空气制动采用DK-1电空制动机。

SS6型电力机车

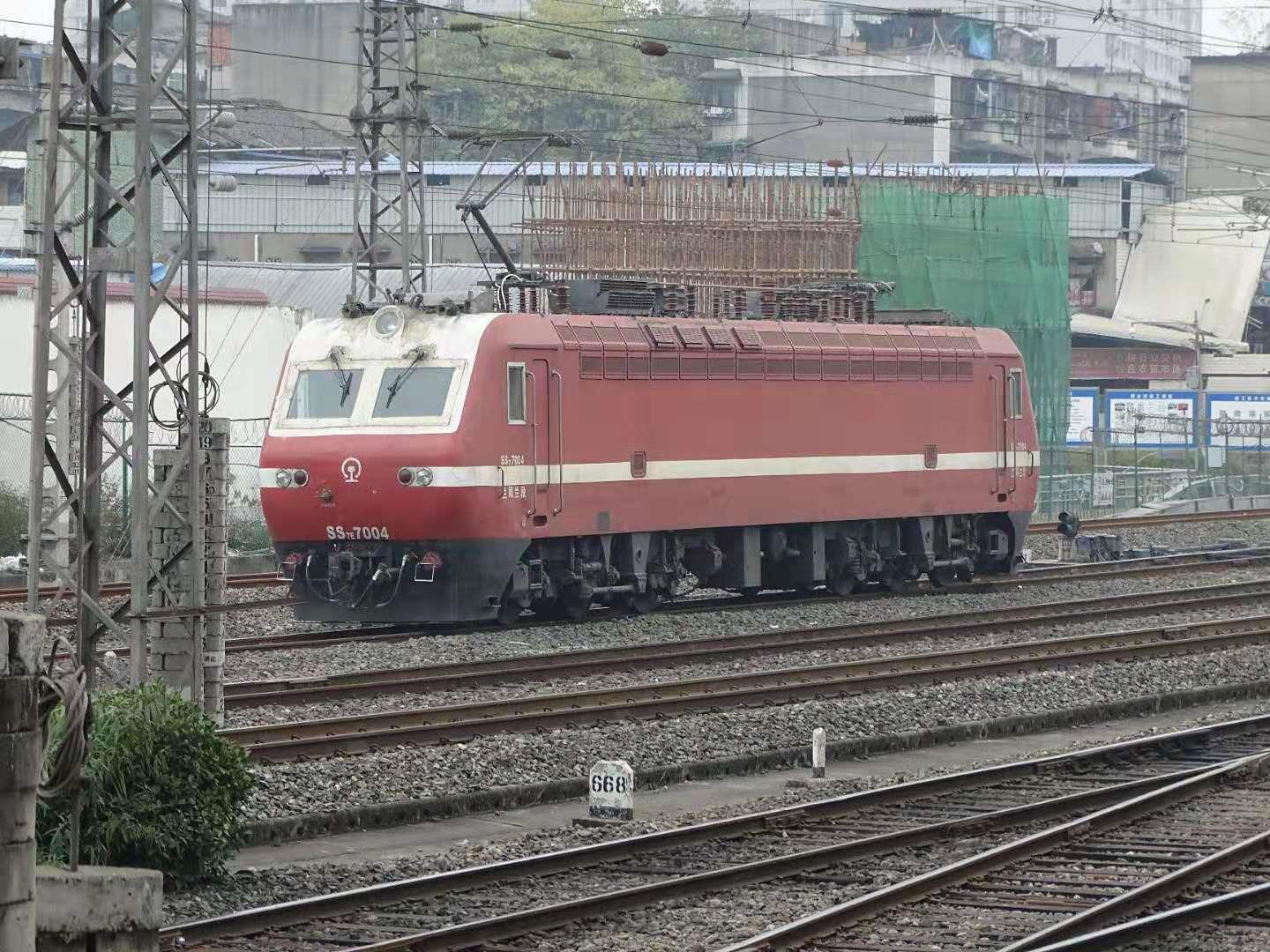

韶山7型电力机车，是交直传动相控电力机车，它是铁道部“八五”期间的重点科研项目。其研制目的是采用3BO转向架，以适用于山区小曲率半径线路，可减小机车轮缘磨耗，并提高机车牵引能力。SS7型电力机车及其派生系列均由大同厂、成都厂和株洲所共同研制。

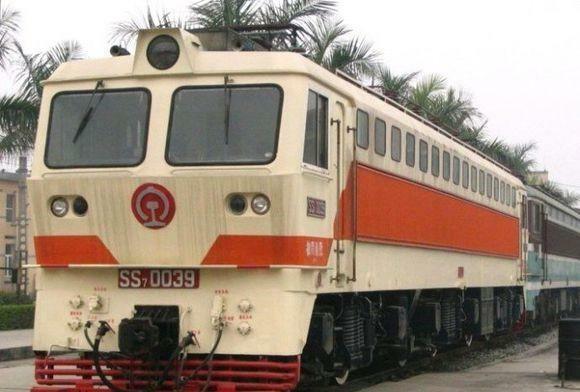

SS7型电力机车

韶山7B型电力机车，1996年设计完成，1997年试制成功的一种新型的重载货运电力机车。该车是韶山7型电力机车系列化产品之一，其走行部、传动系统等，引进、消化、吸收了国外交-直机车的先进成熟技术，达到国内先进水平，并接近世界水平。机车功率持续4800kW，最大速度100km/h，车长20200mm，轴式B0-B0-B0，电流制为单相工频交流。大同机车厂制造。该车只制造了2台，全部配属南宁铁路局，但其中一台因事故而报废，所以现在全国只有一辆SS7B型电力机车配配属南宁铁路局并运用。

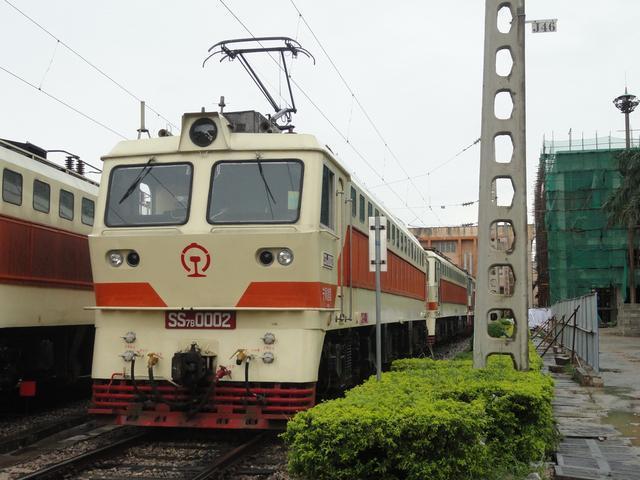

SS7B型电力机车

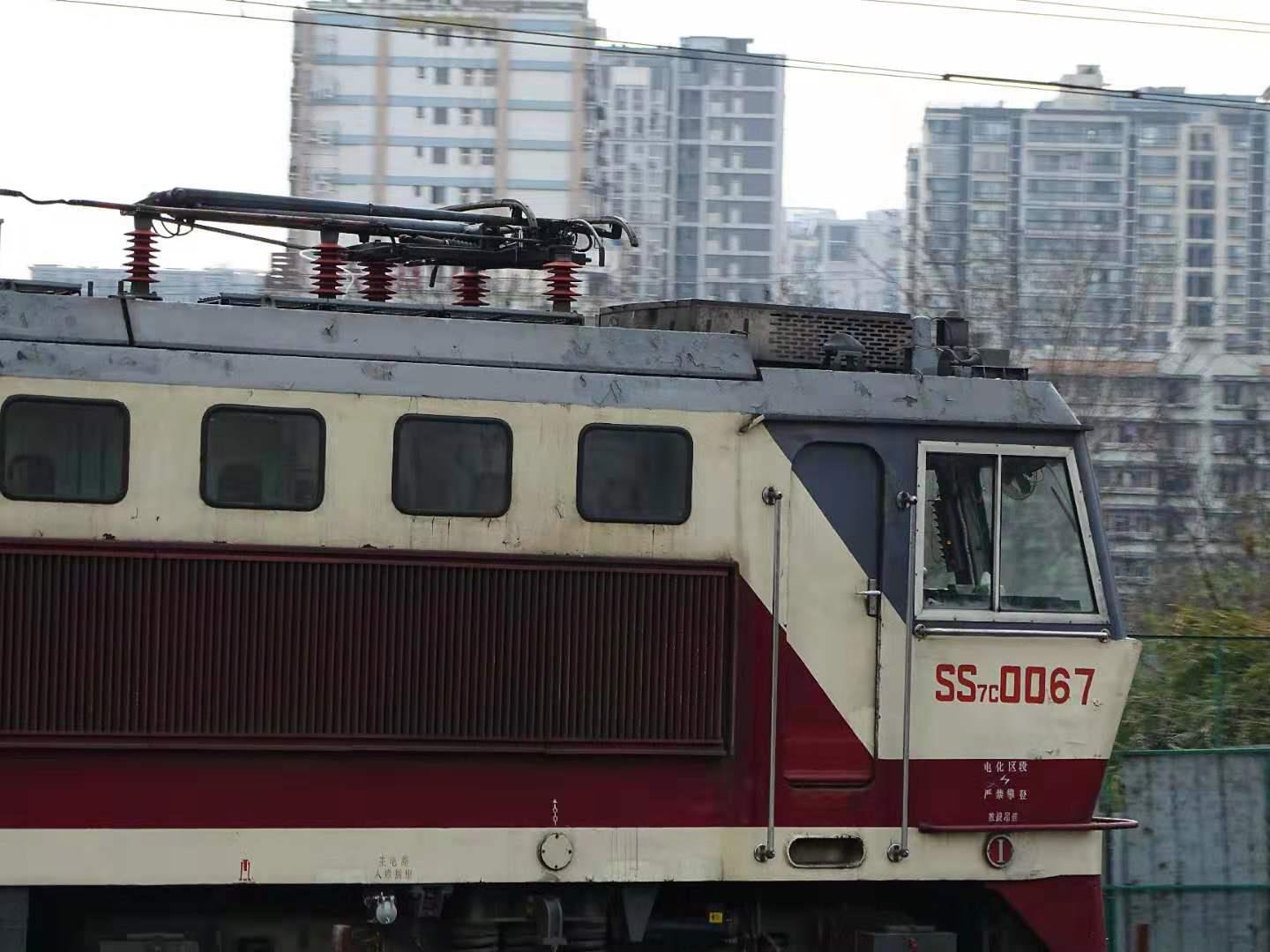

韶山7C型电力机车，是交—直传动4800kW，最高运用速度120km/h的6轴客运电力机车。

SS7C型电力机车

韶山7D型电力机车，由大同机车厂、株洲电力机车研究所、成都机车车辆厂联合研制的适应我国铁路提速需要的新产品，是目前国内技术水平最为先进的交直传动客运电力机车，也是韶山7型电力机车系列化产品之一。该车采用了电机架承式全悬挂、轮对空心轴连杆传动、优化悬挂刚度等一系列先进技术，使机车既适应小半径曲线又适应直线区段提速需要；采用微机控制与逻辑控制单元相结合，实现了机车状态显示，故障记忆及显示，应急操作显示，控制系统自检等功能；首次在交直传动机车上采用独立通风结构，降低了车内负压，减少了车内积尘，改善了车内电器工作环境；采用了B0-B0-B0转向架轴式及单侧制动；采用不等分三段桥相控和他励控制技术，实现机车无级调速和无级磁场削弱；采用恒流准恒速特性控制；具有供列车取暖及空调的电源；具有双管制供风系统；司机室采用了人机工程学原理设计，全包结构，选用先进操作控制设备，提高了机车的美观性及舒适度。机车功率持续4800kW，最大速度170km/h，车长20200mm，轴式B0-B0-B0，电流制为单相工频交流。该机车的设计工作严格遵循简统化、标准化、系列化的原则，力求机车设计的先进性、运用的安全性和可靠性。

SS7D型电力机车

韶山7E型电力机车，为六轴干线客运电力机车，最大速度为170km/h。它借鉴韶山7D型电力机车上部的成熟技术，走行部采用2C0转向架。同时，辅助电路采用辅助逆变器供电、车体流线型等。由中国北车集团大同电力机车有限责任公司研制。

SS7E型电力机车

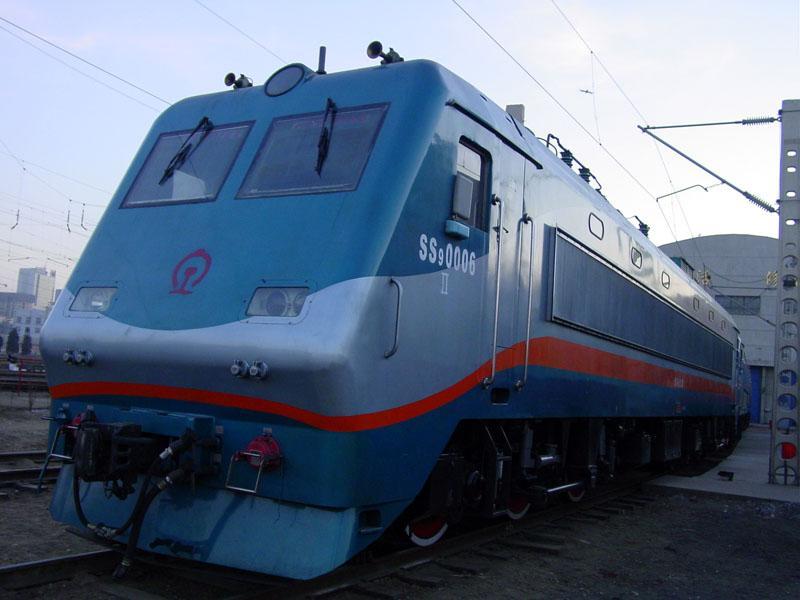

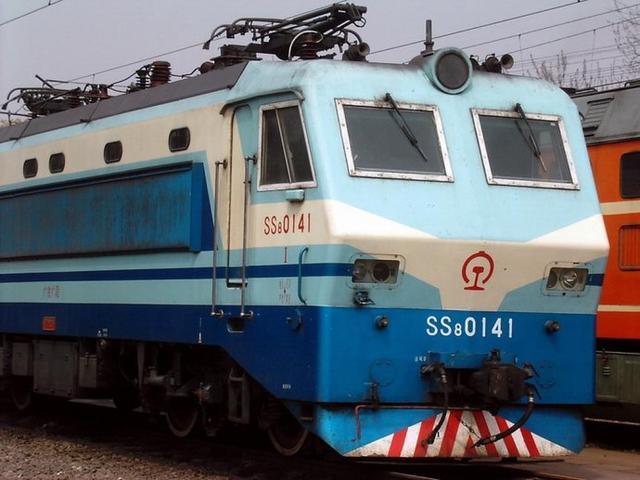

韶山8型电力机车，是用于准高速干线客运的交直传动相控电力机车。它是“八五”期间国家重点科技攻关项目，由株机厂和株洲所共同研制。原设计用于广深线准高速铁路，现已用于我国主要干线电气化铁路快速客运。SS8型电力机车0001号，1998年6月24日在京广线的许昌至小商桥区间创造了240km/h的中国铁路高速纪录。SS8型电力机车对推动我国客运准高速及高速机车的发展具有重要意义。
