红外报警器接线及安装(红外报警器设置说明书)

红外报警器接线及安装 *** 。

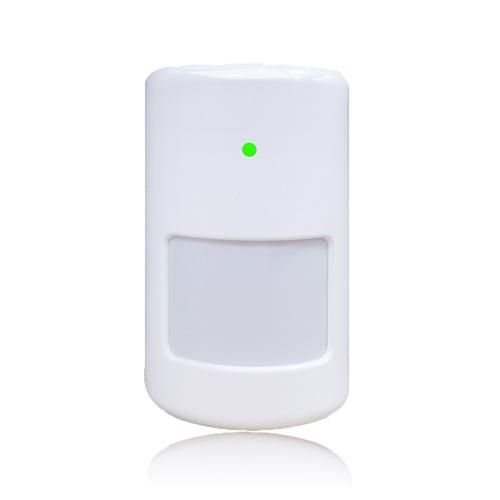

红外报警器接线及安装(红外报警器设置说明书)-第1张图片-

1、艾礼安红外探测器接法？

红外探测器接线 *** 是有两种接法。一种是带同布线的光栅，需要5芯线。主杆2芯电源，2芯信号，1芯同布线。从杆2芯电源，1芯与主机连接的同布线。

要注意的是，一对光栅得同一个电源供电，不同一个电源供电负极得共连。

免同布线的光栅就是，主杆2芯电源，2芯回主机信号。从杆2芯电源。就可以了。

2、6对红外报警器怎么安装接线？

把六对报警器的零线和火线并连在一起，然后把网线也病人在一起

3、红外报警器的安装及调试 *** ？

优质回答1：

1、红外对射报警器的安装及调试 ***

安装 ***

①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。主要是探测器安装在方形支柱上没有转动、不易移动。除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路 *** 在空中，这种 *** 是不能取的。

支柱的形状可以是"1"字形、"z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。；

②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°quan方位转角,仰俯20°以上转角的红外线探测器，如aleph主动红外线探测器ha、abt、abf系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

调试 ***

（一）投光器光轴调整

首先我们先打开探头的外罩，并将双眼对准瞄准器，观察瞄准器内的情况，而探头的光学镜片可以直接用手在180°范围内左右调整，用螺丝刀调节镜片下方的上下调整螺丝，镜片系统有上下12°的调整范围，通过反复的调整让瞄准器中对方探测器的影响落入中央位置。

注意事项，在调整过程中尽量不要遮住了光轴，以免影响整个调整流程。

投光器光轴的调整对防区的感度性能影响很大，因此一定要按照正确的步骤仔细反复调整。

（二）受光器光轴调整

受光器的光轴可以根据以上“投光器光轴”的 *** 进行初步调整，当受光器上红色警戒指示灯熄灭，绿色指示灯长亮，而且无闪烁现象，表示套头光轴重合正常，投光器、受光器功能正常。

受光器上有两个标识"+"和"－"的小孔，主要用于测试受光器所感受的红外线强度，其值用电压来表示，业内称为感光电压，我们可以将万用表的测试表笔（红"+"、黑"－"）插入测量受光器的感光电压，反复对镜片系统进行调整，让感光电压达到最大值，这样探头的工作状态就已经达到最佳的状态了。

值得注意的是，四光束探测器有两组光学系统，需要分别遮住受光器的上、下镜片，调整至上、下感光电压值一致为止。较古老的四光束探测器两组光学系统是分开调节，由于涉及到发射器和接受器两个探头共四个光学系统的相对应关系，调节起来相当困难，需要特别仔细调节，处理不当就会出现误报或者防护死区。abf四光束探测器已把两个部分整合为一体调节，工程施工容易多了。

（三）遮光时间调整

在受光器上设有遮光时间调节钮，一般探头的遮光时间在50m/s ~ 500m/s间可调。而考虑到环境情况和探头自身特点的时候，通常探头在出厂时，都会将探头的遮光时间调节到标准位置，因此如果没有特殊情况，也无需刻意调节遮光时间。

一般而言，遮光时间越短，红外探头敏感性将越快，相反，遮光时间越长，探头的敏感性将降低，漏报可能性自然将增多。因此，如果有特殊情况，用户可以根据实际情况调节。

2、红外对射报警器接线图解

电源按正负极性接入，你可以把所有的有线探测器报警输出部分看成一个开关，一般有3个接线端子com（公共）/n.c（常闭）/n.o（常开），我们经常用到的是com和n.c，接报警主机的报警输入端。如果报警主机有防破坏线尾电阻，线尾电阻一定要接在探测器上，不要接在主机一端，否则会失去防破坏功能。

优质回答2：

红外线报警器是一个由警报主机和红外探测器组成的警报系统。其中，红外探测器是一种弱信号检测装置，因此在安装过程中应注意灵敏度和高度等细节。那么如何安装被动红外探测器？您必须执行以下步骤：1，必须对红外探测器的性能有特殊的了解，这是安装报警器的基本工作;

2，确定红外探测器的安装位置，这是一个很高的问题;

3，对红外探测器必须仔细调试，他的灵敏度调试好，这是安装的关键。高度调整：如何调整此调试的灵敏度？安装高度会影响探测器的灵敏度。探测器的高度不同，切割区域和暗区的频率也不同。

4、11对，红外报警对射怎么接线？

优质回答1：

红外报警对射通常包含发送器和接收器两个部分，需要进行接线连接。

1. 发送器接线 ***

发送器一般有红、黑两根线，其中红线为正极，黑线为负极。接线时，将红线接在电源的正极上，将黑线接在电源的负极上。此时，发送器即可正常工作。

2. 接收器接线 ***

接收器一般也有红、黑两根线，其中红线为正极，黑线为负极。接线时，将红线接在电源的正极上，将黑线接在电源的负极上，然后将接收器的输出信号线连接在需要报警的设备或报警控制器上。接收器的输出信号线一般为COM、NO、NC三根。其中，“NO”为常开端口，也称报警信号正向输出端口；“NC”为常闭端口，也称报警信号反向输出端口；“COM”为共性端口，需要与控制器的接地线连接。根据需要报警设备的参数，选择相应的电源和信号端口进行接线。

以上为红外报警对射的基本接线 *** ，具体接线方式可能会因产品型号和品牌而有所不同，接线前需仔细查看产品说明书和接线图纸。为安全起见，建议由专业电工进行接线。

优质回答2：

具体接线方式需要看具体的红外报警器型号。一般来说，红外报警对射由两个部分组成：发送器和接收器。发送器发射红外线，接收器接收并检测红外线。一般要求发送器和接收器之间的距离在一定范围内，以确保能够正常检测到红外线。

一般来说，发送器和接收器会有标志表示正极和负极。一般需要将这些正极和负极连接到报警系统的相应的终端上，以实现报警功能。如果需要进一步了解具体接线方式，可以参考安装手册或咨询厂家客服。

优质回答3：

11对，红外报警对射接线复杂，需要技术人员进行安装。

11对，红外报警对射是一种特殊的探测装置，需要两端进行接线，接线 *** 相对复杂，非普通人员难以完成。

在安装11对红外报警对射时，需要严格按照说明书上的接线方式进行接线，避免出现接线错误，如果接线不正确，就会出现误报或不报警的情况，从而降低其使用效果。

因此，在实际使用中，最好还是由专业的技术人员进行安装和调试，以确保正常使用。
