Qt编写视频监控系统67-录像计划（支持64通道7*24录像设置）

一、前言

录像计划这个功能一直挂了很久，之前做的也都有保存视频文件功能，其中还分了三大种，第一种是手动开启和停止录像；第二种是按照指定时长比如10s保存文件；第三种是定时30分钟一个文件一直保存。这三种功能直接写在对应的视频解码线程中，这次监控内核重写设计原则就是尽量精简独立，于是只提供开始录像、暂停录像、停止录像三个函数接口，至于什么时候需要存储，用户自己决定，一般叫做录像计划，于是参照各个监控厂商的录像计划设计方案，总结下来基本上的做法都是每个通道可以设置7 * 24小时每半个小时是否录像，都提供一个录像计划的控件，鼠标可以在上面自由滑动选择范围或者单个时间段，刚好以前就有个任务策略表格控件，就是一样的操作流程。

录像计划控件的设计思路大致是在QTableView表格视图模型基础上，用自定义委托，绘制对应的选中背景颜色，增加鼠标右键操作全选之类的，由于单元格表示每半小时，标题需要合并单元格，垂直标题对应周一到周日，也就是星期一到星期日，数据这块每个单元格选中表示1不选中用0表示，然后提供函数接口可以设置一天对应24小时48个时间格子是否选中，这样可以通过数据库或者配置文件拿到设置好的录像计划，设置到录像计划控件上，直观展示。

录像计划控件功能：

可设置表格背景颜色。可设置表格线条颜色。可设置表头背景颜色。可设置表头文字颜色。可设置正常状态颜色。可设置选中状态颜色。可设置阴影轮廓粗细和颜色。支持全选、反选、清空选中等操作。可设置和获取每一行的选中和未选中状态集合。

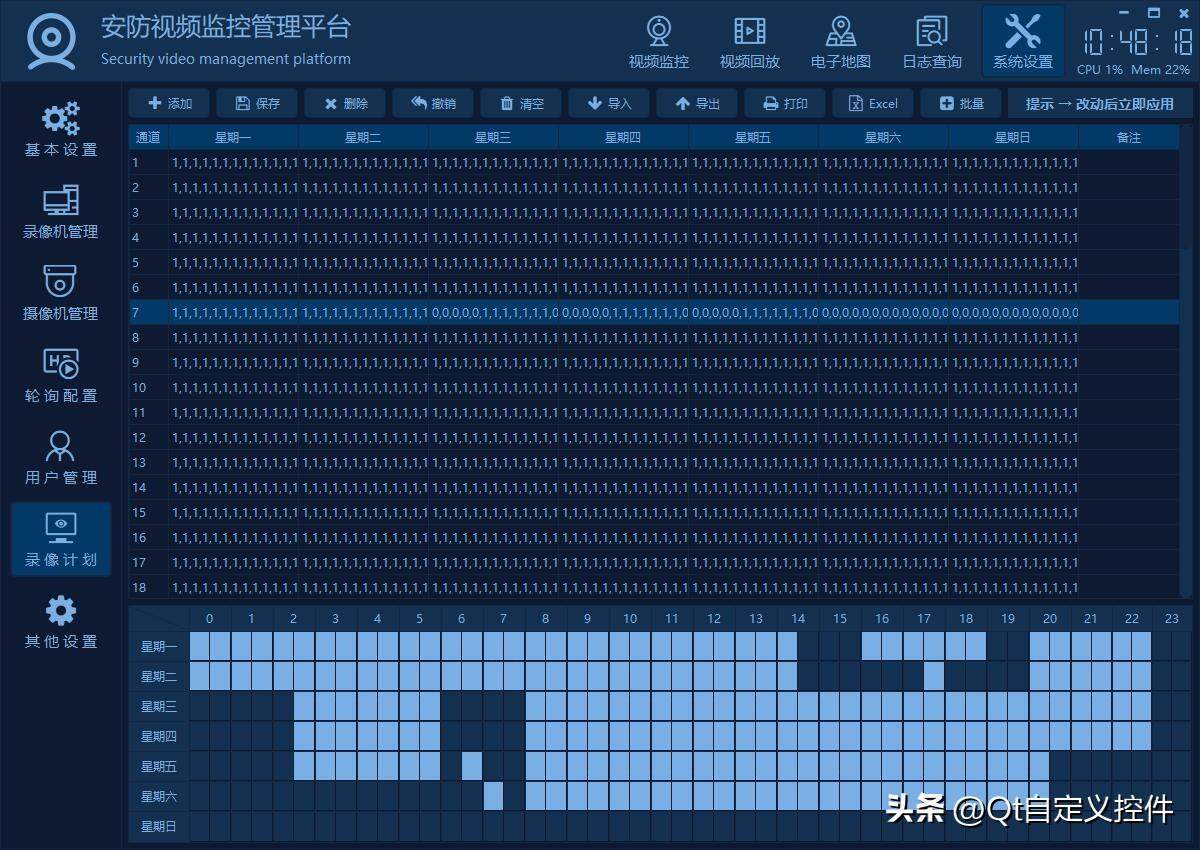

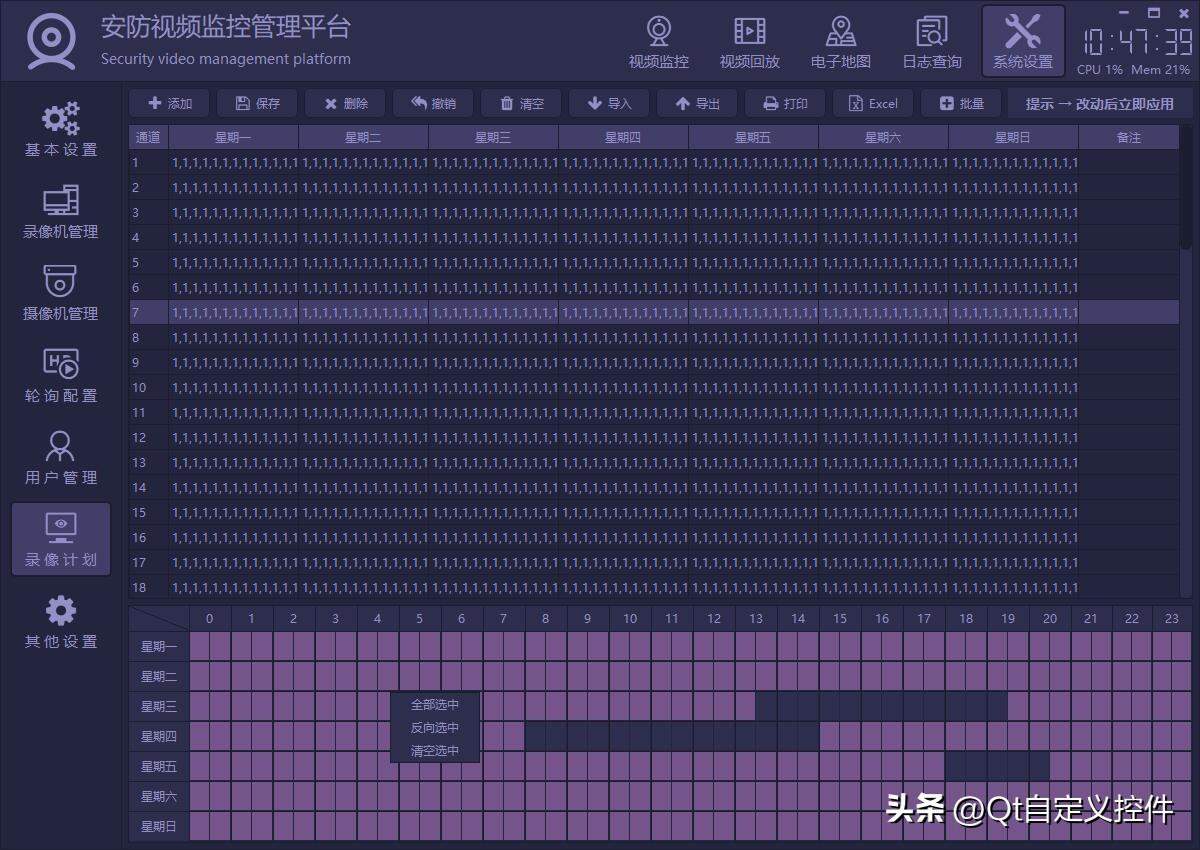

二、效果图

三、体验地址

国内站点：https://gitee.com/feiyangqingyun国际站点：https://github.com/feiyangqingyun个人主页：https://blog.csdn.net/feiyangqingyun知乎主页：https://www.zhihu.com/people/feiyangqingyun/在线文档：https://feiyangqingyun.gitee.io/qwidgetdemo/video_system/

四、功能特点

（一）、软件模块

视频监控模块，各种停靠小窗体子模块，包括设备列表、图文警情、窗口信息、云台控制、预置位、巡航设置、设备控制、悬浮地图、网页浏览等。视频回放模块，包括本地回放、远程回放、设备播放、图片回放、视频上传等。电子地图模块，包括图片地图、在线地图、离线地图、路径规划等。日志查询模块，包括本地日志、设备日志等。系统设置模块，包括系统设置（基本设置、视频参数、数据库设置、地图配置、串口配置等）、录像机管理、摄像机管理、轮询配置、录像计划、用户管理等。

（二）、基础功能

支持各种视频流（rtsp、rtmp、http等）、视频文件（mp4、rmvb、avi等）、本地USB摄像机播放。支持多画面切换，包括1、4、6、8、9、13、16、25、36、64画面切换。支持全屏切换，多种切换方式包括鼠标右键菜单、工具栏按钮、快捷键（alt+enter全屏，esc退出全屏）。支持视频轮询，包括1、4、9、16画面轮询，可设置轮询分组（轮询预案）、轮询间隔、码流类型等。支持onvif协议，包括设备搜索、云台控制、预置位、设备控制（图片参数、校对时间、系统重启，抓拍图片等）。支持权限管理，不同的用户可以对应不同的模块权限，比如删除日志、关闭系统等。数据库支持多种，包括sqlite、mysql、sqlserver、postgresql、oracle、人大金仓等。本地USB摄像机支持设置分辨率、帧率等参数。所有停靠模块都自动生成对应的菜单用来控制显示和隐藏，在标题栏右键可以弹出。支持显示所有模块、隐藏所有模块、复位普通布局、复位全屏布局。双击设备弹出实时预览视频，支持图片地图、在线地图、离线地图等。摄像机节点拖曳到对应窗体播放视频，同时支持拖曳本地文件直接播放。删除视频支持鼠标右键删除、悬浮条关闭删除、拖曳到视频监控面板外删除等多种方式。图片地图上设备按钮可自由拖动，自动保存位置信息。百度地图上可以鼠标单击获取经纬度信息，用来更新设备位置。视频监控面板窗体中任意通道支持拖曳交换，瞬间响应。封装了百度地图，视图切换，运动轨迹，设备点位，鼠标按下获取经纬度等。双击节点、拖曳节点、拖曳窗体交换位置等操作，均自动更新保存最后的播放地址，下次软件打开自动应用。右下角音量条控件，失去焦点自动隐藏，音量条带静音图标。支持视频截图，可指定单个或者对所有通道截图，底部小工具栏也有截图按钮。支持超时自动隐藏鼠标指针、自动全屏机制。支持onvif云台控制，可上下左右移动云台摄像机，包括复位和焦距调整等。支持onvif预置位，可以添加、删除、修改预置位，可以调用起始位。支持onvif图像参数设置，包括明亮度、对比度、饱和度、尖锐度等。支持onvif其他操作，包括抓图、网络设置、校时、重启、事件订阅等。支持任意onvif摄像机，包括但不限于海康、大华、宇视、天地伟业、华为等。可保存视频，可选定时存储或者单文件存储，可选存储间隔时间。可设置视频流通信方式tcp+udp，可设置视频解码是速度优先、质量优先、均衡等。可设置软件中文名称、英文名称、LOGO图标等。存储的视频文件支持导出到指定目录，支持批量上传到服务器。完善的录像计划设置，支持每个通道7乘24小时每半小时设置是否存储录像。

（三）、特色功能

主界面采用停靠窗体模式，各种组件以小模块的形式加入，可自定义任意模块加入。停靠模块可拖动任意位置嵌入和悬浮，支持最大化全屏，支持多屏幕。双重布局文件存储机制，正常模式、全屏模式都对应不同的布局方案，自动切换和保存，比如全屏模式可以突出几个模块透明显示在指定位置，更具科幻感现代化。原创onvif协议机制，采用底层协议解析（udp广播搜索+http请求执行命令）更轻量易懂易学习拓展，不依赖任何第三方组件比如gsoap。原创数据导入、导出、打印机制，跨平台不依赖任何组件，瞬间导出数据。内置多个原创组件，宇宙超值超级牛逼，包括数据导入导出组件（导出到xls、pdf、打印）、数据库组件（数据库管理线程、自动清理数据线程、万能分页、数据请求等）、地图组件、视频监控组件、文件多线程收发组件、onvif通信组件、通用浏览器内核组件等。自定义信息框+错误框+询问框+右下角提示框（包含多种格式）等。精美换肤，高达17套皮肤样式随意更换，所有样式全部统一，包括菜单等。视频控件悬浮条可以自行增加多个按钮，监控界面底部小工具栏也可自行增加按钮。双击摄像机节点自动播放视频，双击节点自动依次添加视频，会自动跳到下一个，双击父节点自动添加该节点下的所有视频。可选主码流、子码流。录像机管理、摄像机管理，可添加删除修改导入导出打印信息，立即应用新的设备信息生成树状列表，不需重启。可选多种内核自由切换，ffmpeg、vlc、mpv等，均可在pro中设置。推荐用ffmpeg，跨平台最多，默认提供好了linux和mac平台上编译好的库。支持硬解码，可设置硬解码类型（qsv、dxva2、d3d11va等）。默认采用opengl绘制视频，超低的CPU资源占用，支持yuyv和nv12两种格式绘制，很牛逼。高度可定制化，用户可以很方便的在此基础上衍生自己的功能，比如增加自定义模块，增加运行模式、机器人监控、无人机监控、挖掘机监控等。支持xp、win7、win10、win11、linux、mac、各种国产系统（UOS、中标麒麟、银河麒麟等）、嵌入式linux等系统。注释完整，项目结构清晰，超级详细完整的使用开发手册，精确到每个代码文件的功能说明，不断持续迭代版本。
