如何安装监控流程（室内与室外监控如何一步步安装？这些安装图详细告诉你）

本期我们一起来总结下室内与室外监控如何安装。

参考的规范：

《GB 35114-2017 公共安全视频监控联网信息安全技术要求》

《GB50348-2018安全防范工程技术标准》

一、室内摄像机安装

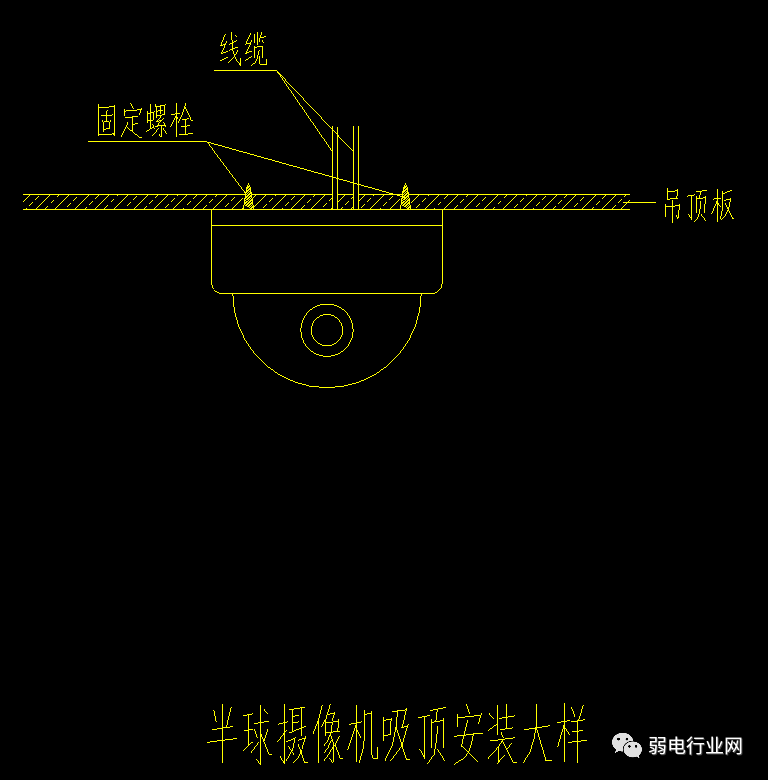

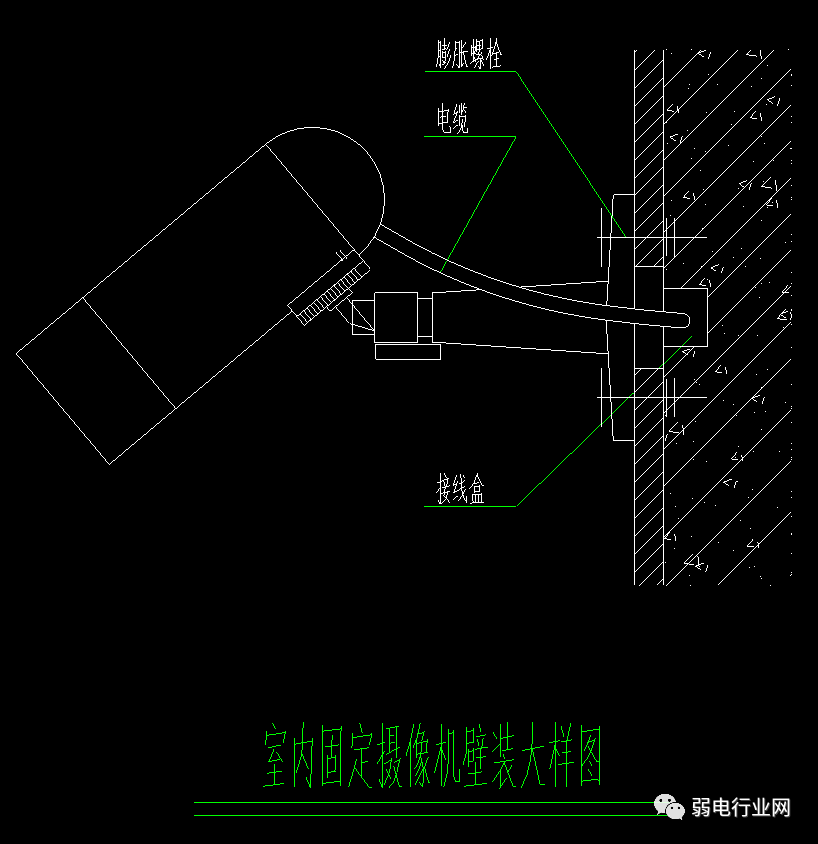

室内摄像机安装高度为2.5—5米，摄像机安装可根据摄像机重量选用膨胀螺s栓或塑料膨胀管和螺钉。

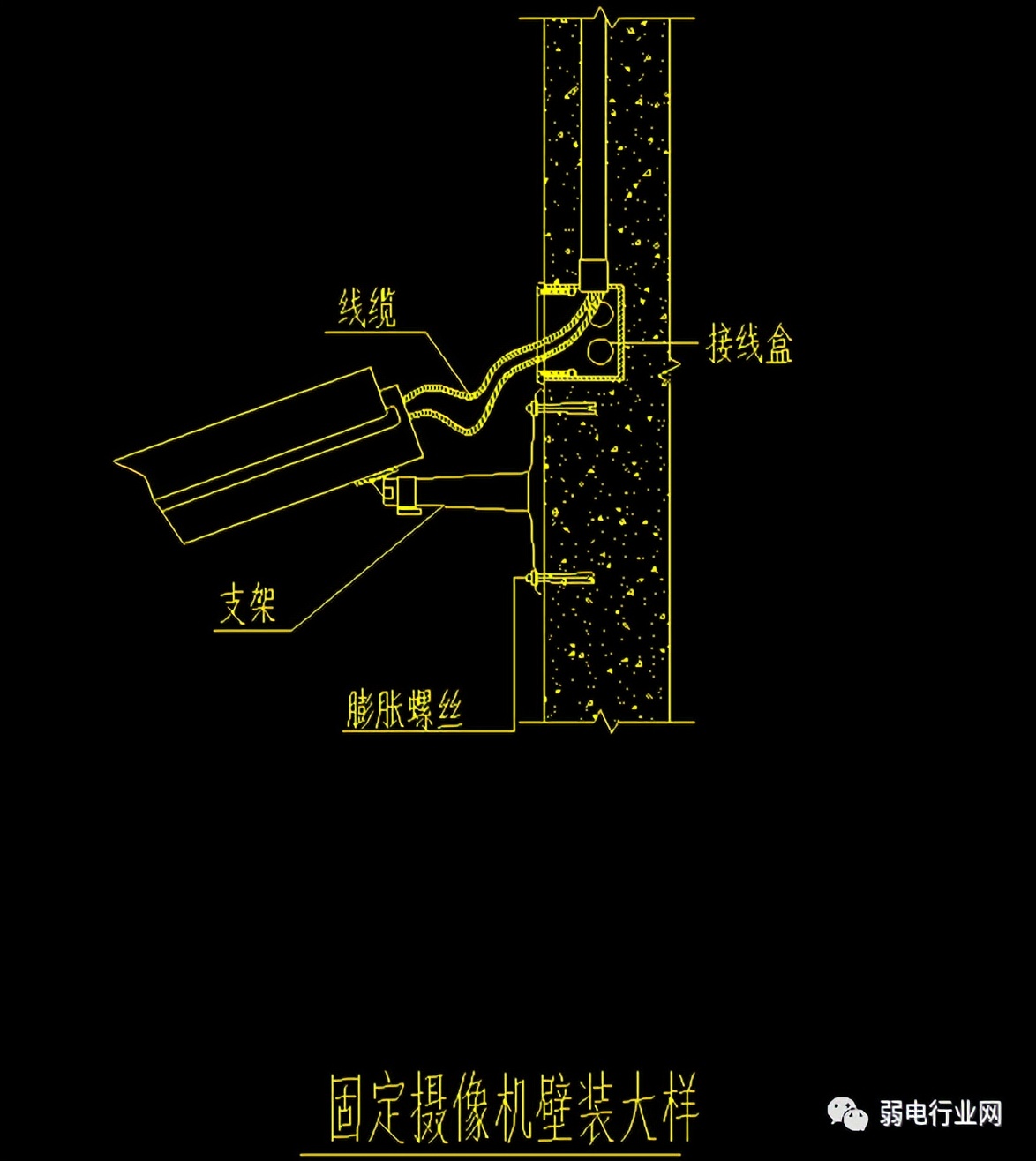

室外摄像机安装方式

室内监控安装一般比较简单，这里就不多说了。

项目示例：

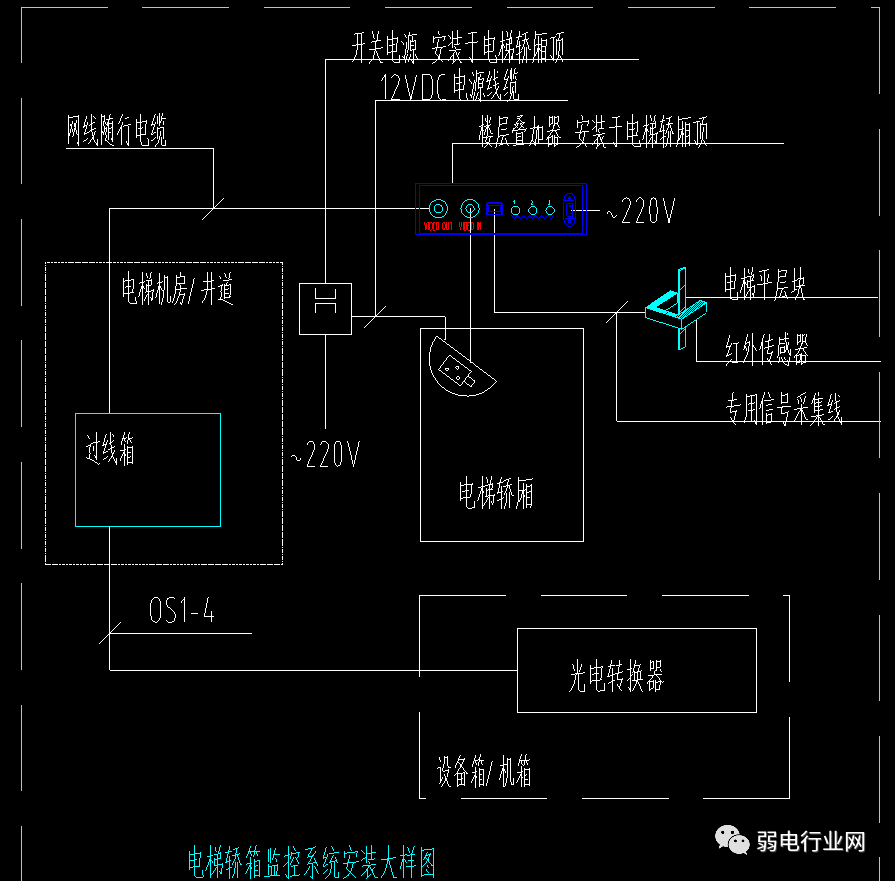

电梯监控系统图

二、室外摄像机安装

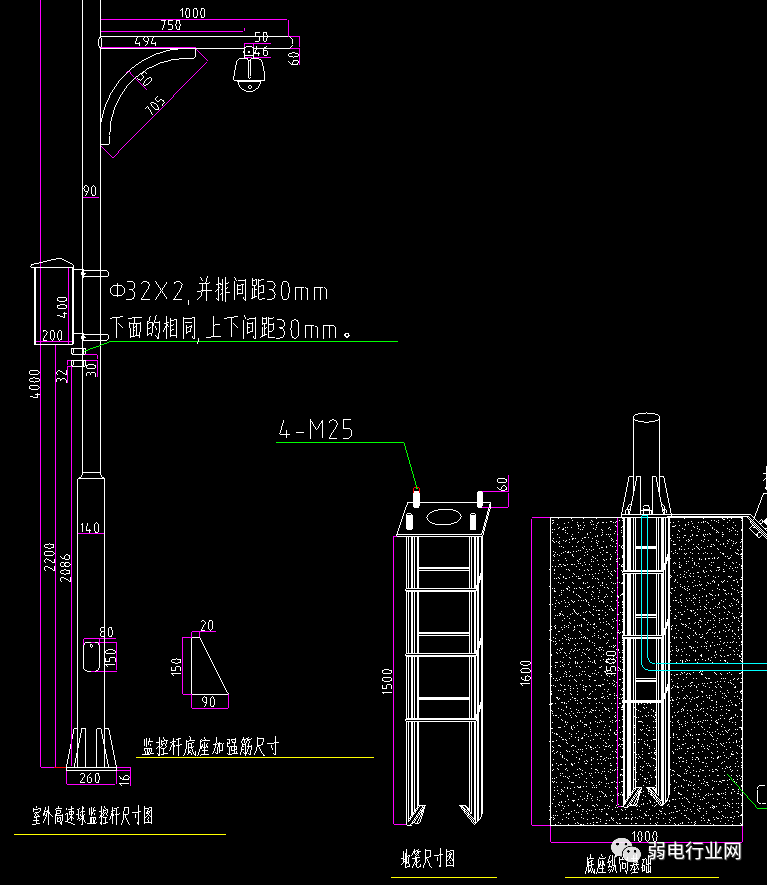

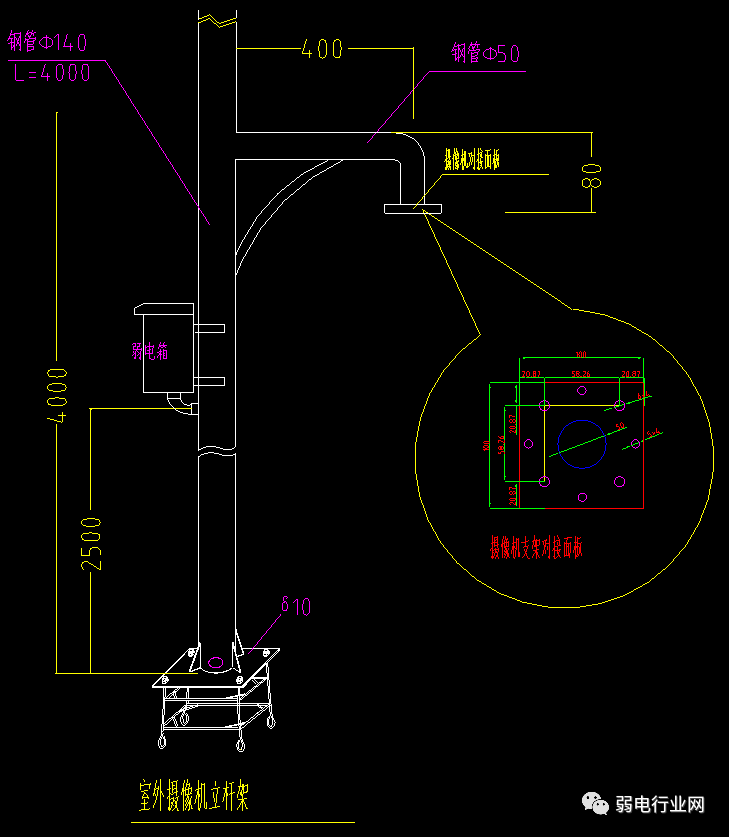

一、室外监控安装图

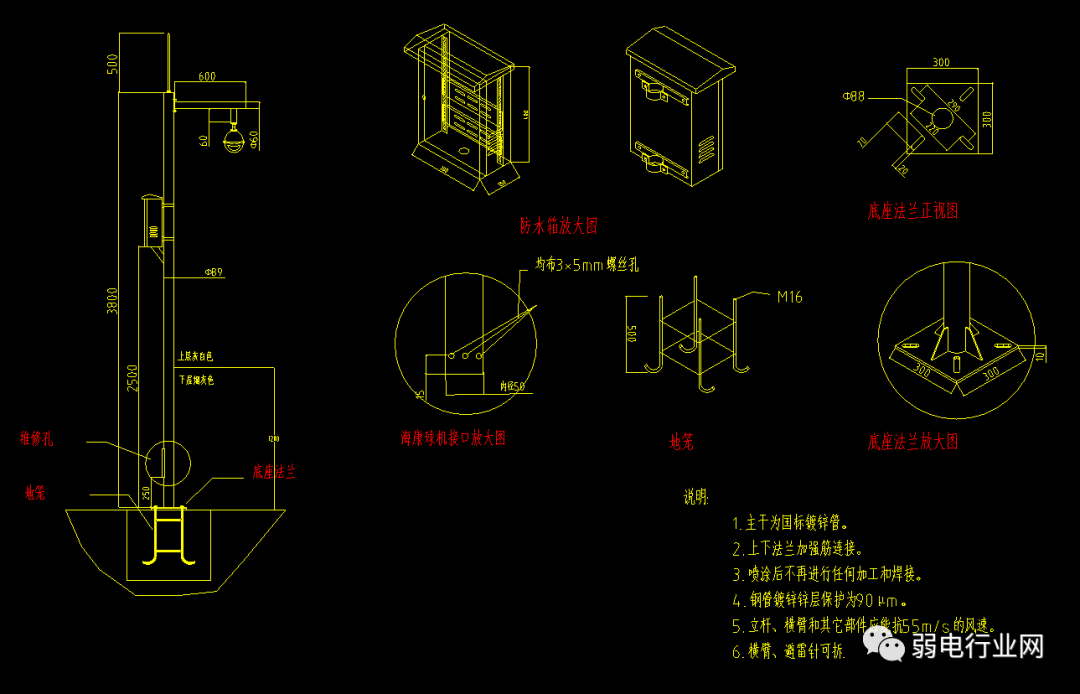

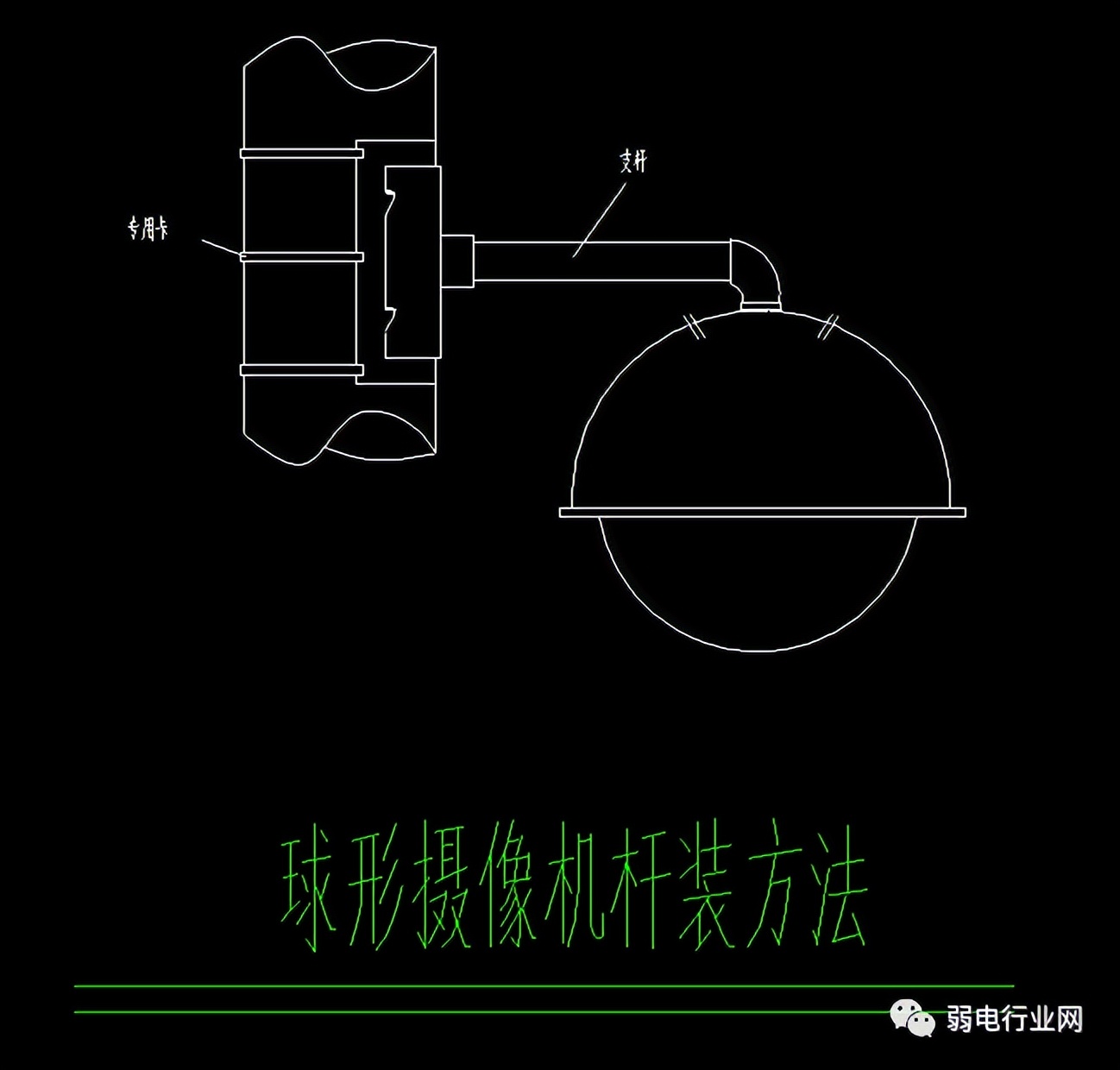

室外球机安装：

二、室外监控安装要求

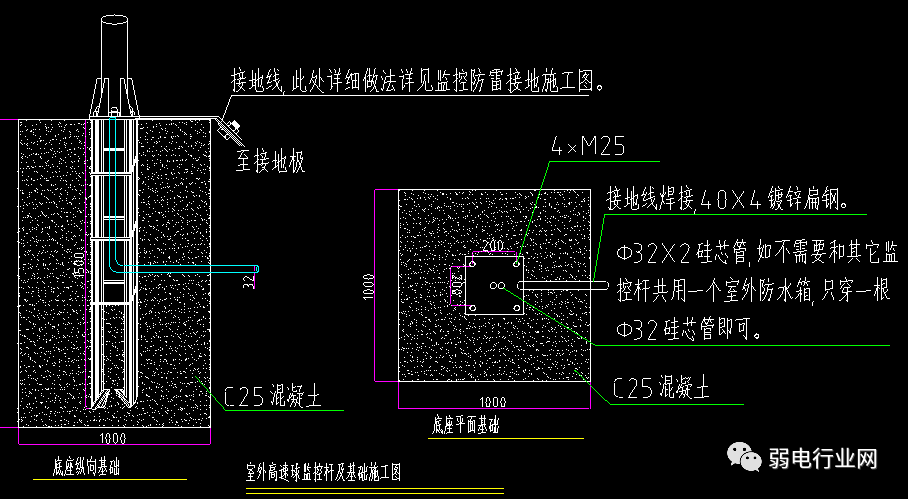

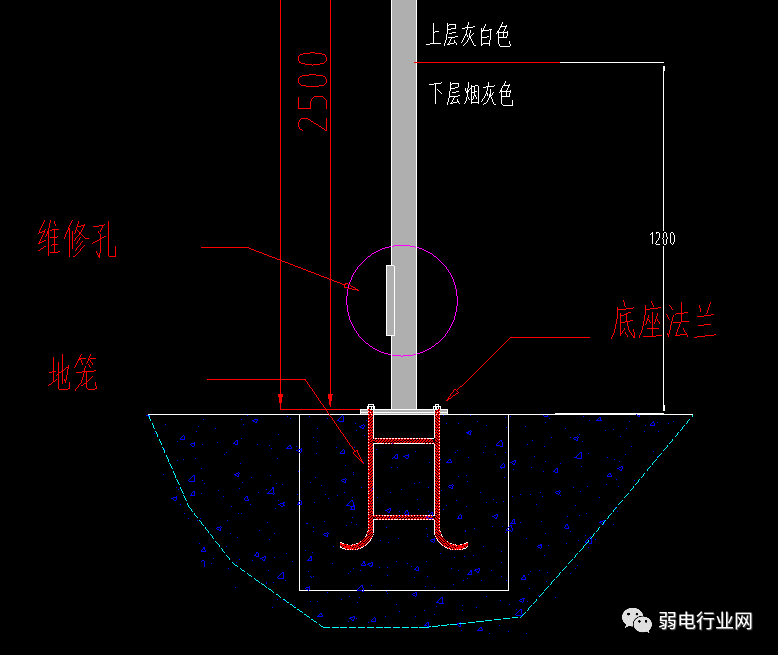

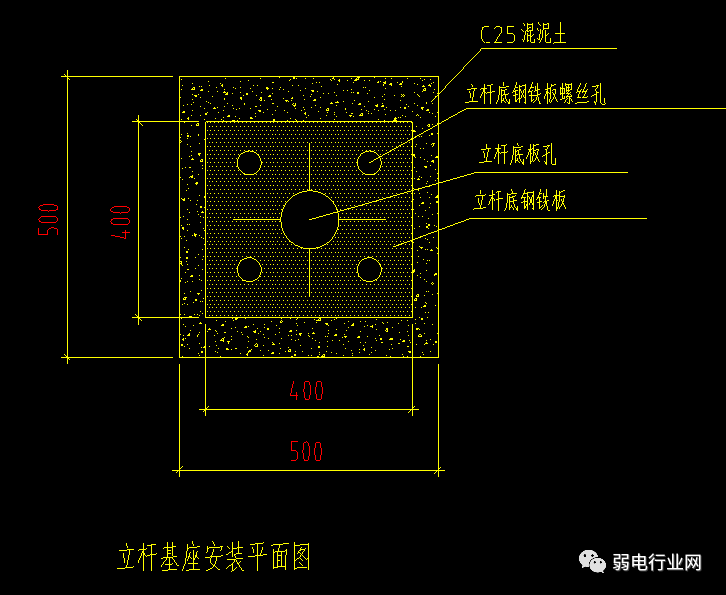

一、基础安装

1、没有特殊情况所有监控立杆预埋件

混凝土为C25砼，

所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出。

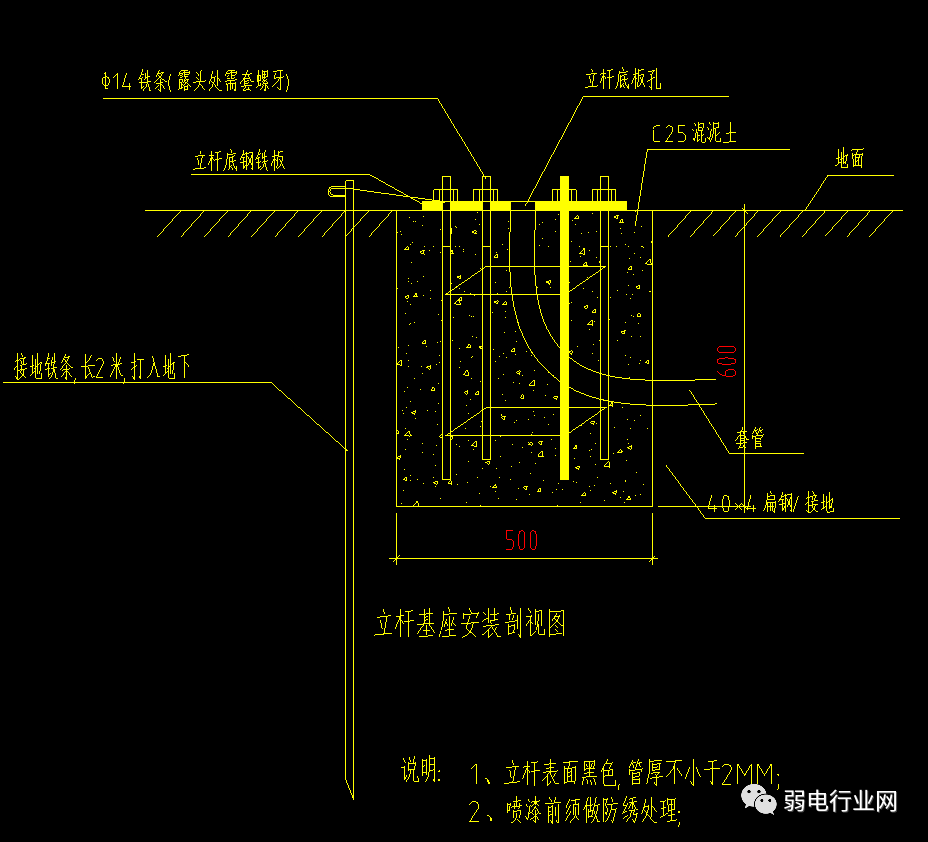

2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。

二、需要注意避雷：

1、前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。当摄像机独立架设时，

避雷针最好距摄像机 3－4 米的距离

。如有困难避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8 的镀锌圆钢。为防止电磁感应，沿杆引上摄像机的电源线和信号线应穿金属管屏蔽。

2、为防止雷电波沿线路侵入前端设备，应在设备前的

每条线路上

加装合适的避雷器，如电源线（AC220V 或 DC12V）、网线、控制线、开关线。

3、摄像机的电源一般使用AC220V 或 DC12V。摄像机由直流变压器供电的，单相电源避雷器应串联或并联在直流变压器前端，如直流电源传输距离大于 15 米，则摄像机端还应串接低压直流避雷器。

4、 室外的前端设备应有良好的接地，

接地电阻小于4Ω

，高土壤电阻率地区可放宽至<10Ω。

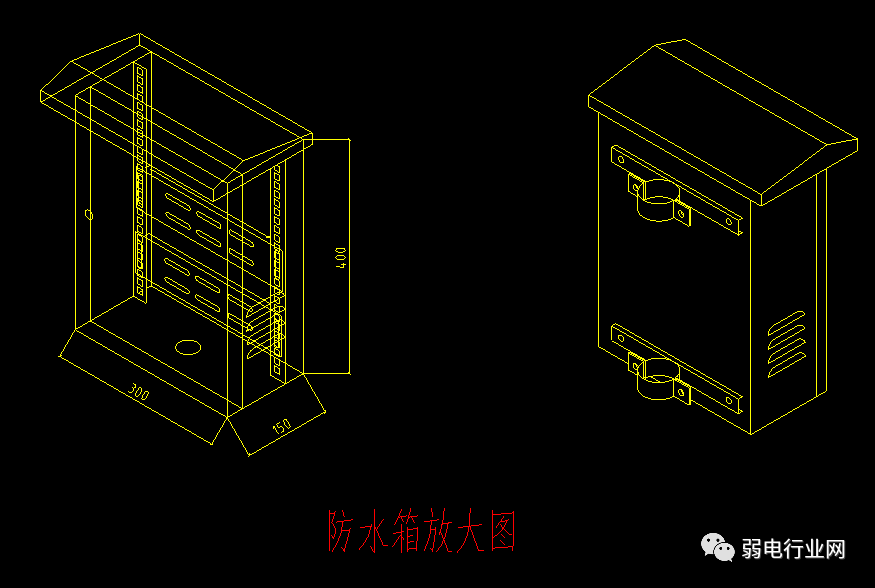

三、不锈钢防水箱

1、箱体分落地式箱和杆挂式箱。落地式箱体位置不得妨碍原有其他公共设施，不得阻碍道路。落地式配电箱的底部基座要抬高，室外应高出地面 200mm以上，表面用水泥抹平。布线完成后，底座周围以及管道口应采取封闭措施，并应能防鼠、蛇类等小动物进入箱内。

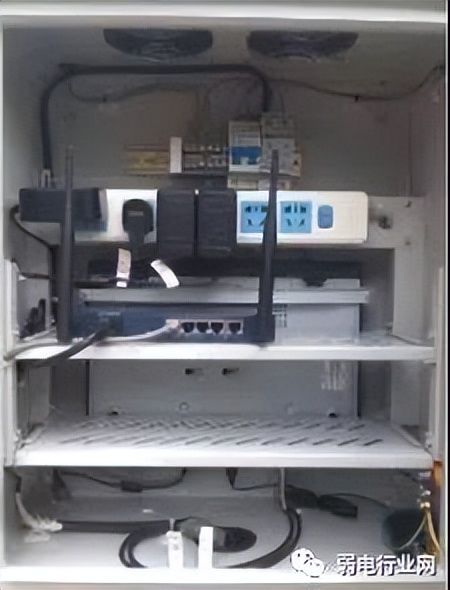

2、箱内配线要排列整齐，并绑扎成束，在活动部位应固定。线缆应留有适当余量，以便于检修。箱内设备安装要利于散热，摆放整齐美观，同时便于操作。如下图：光纤、

信号线及电源线等拉至箱内，标识清晰，线缆不得暴露在外，并需检测光纤损耗，及做电源检查。箱体须妥善接地。

落地式箱体内部

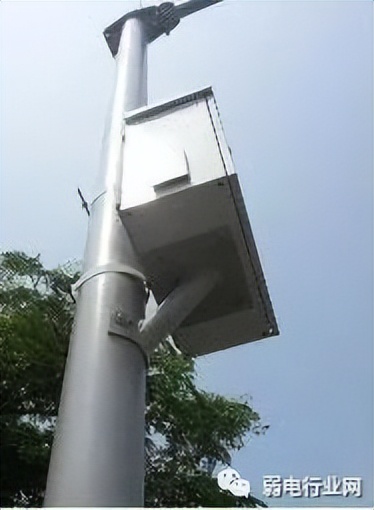

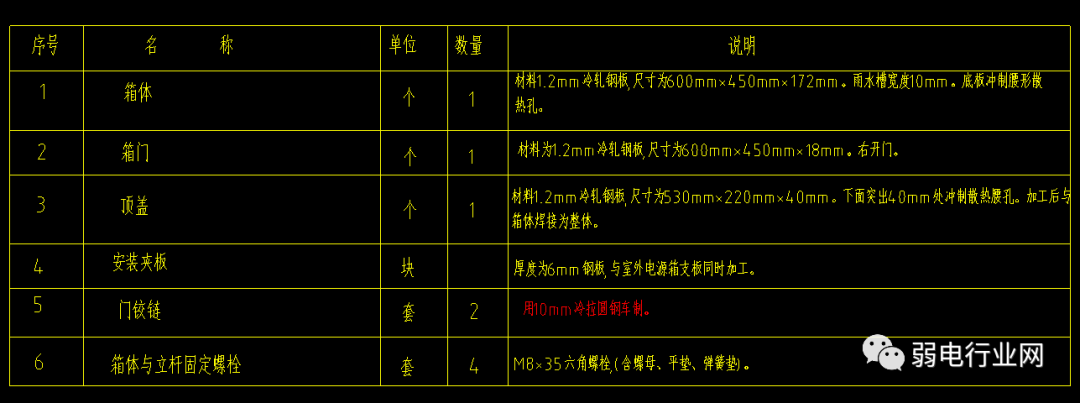

3、箱体安装高度应距地面3 米以上，用宽度 20MM不锈钢抱箍抱在杆件上，杆件上的箱体安装效果必须保持跟杆件平行，箱体要固定在杆件的托盘上，用不锈钢螺丝固定好。托盘出厂时盘面的处理会存在一定的偏差，所以要求在箱内和杆件之间加一个螺丝固定，安装的效果图如下图所示：

杆挂式箱体

四、安装细节

1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

2、手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM，用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。

3、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。

4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
