蒸汽管道材质国家标准(管道选用标准及要求)
金属管道
1、各种钢管
(1)无缝钢管
标准:
第一条:外径φ<219mm以下管道(无缝钢管)可供选用;
第二条:无缝钢管(GB8163-87)热轧和冷拔普通碳素钢、优质碳素钢、低合金钢和普通合金结构无缝钢管,用作输送以下流体:a 蒸汽、 b 压缩空气、 c 真空、 d 盐水、 e 弱碱、f 循环水、工艺水、 g不含酸碱腐蚀的物料(生产物料);
第三条:无缝钢管的钢号有10、20、09MnV、16Mn等;
第四条:壁厚选用如下表 PN≤2.5MPa(常用钢号 20#)
(2)石油裂化用钢管(GB9948-88)
标准:

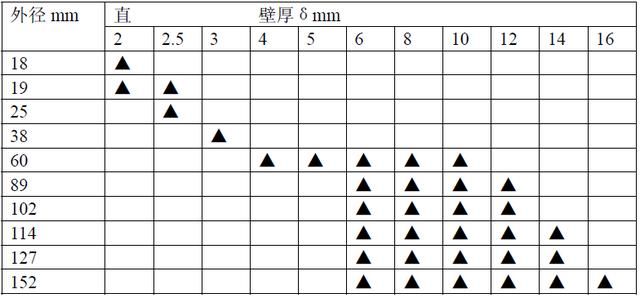

第一条:适用于石油精炼厂的炉管、热交换器管和管道管用的无缝钢管,规格如下“▲”。
第三条:只可外径<φ219选无缝不锈钢管;
第四条:不锈钢无缝管常用材料有:
0Cr13、1Cr13、1Cr17Ni2、1Cr25Ti、0Cr18Ni9Ti、00Cr18Ni10Ti、1Cr18Ni9、1Cr18Ni9Ti、00Cr17Ni14Mo2、00Cr17Ni14Mo3、0Cr18Ni12Mo2Ti等。
要求:对于一般腐蚀性介质选用304(1Cr18Ni9、0Cr18Ni9), 321(0Cr18Ni9Ti、1Cr18Ni9Ti),304耐晶间腐蚀性能较低,321在600℃以下耐热并具有较高耐晶间腐蚀性能;对于腐蚀性极强的强酸性溶液物料选用0Cr17Ni12Mo2/(316)、00Cr17Ni14Mo2/(316L)钼二钛(0Cr18Ni12Mo2Ti)等,钼二钛、钼三钛在600℃以下耐热,无晶间腐蚀,耐亚硫酸、沸腾磷酸、蚁酸、醋酸及其他酸作用的和漂白粉及亚硫酸盐液等介质;镍、铬、钼不锈耐酸钢应尽可能以耐酸铸铁或节镍无镍不锈耐酸钢代用。
材质按性能由低到高的优先顺序选用。
(6)低压流体输送用焊接钢管(GB3092-93)和镀锌焊接钢管(GB3091-93)。
标准:
第一条:适用于输送水、压缩空气、煤气、蒸气、冷凝水及采暖系统的管道,输送水、冷凝水采用镀锌管,输送空气、煤气用不镀锌管;
第二条:常用材料Q215AF、Q215A、Q235AF、Q235A。
(7) 螺旋电焊钢管(SY5036-83、SY5037-83)
标准:
第一条:适用于作蒸气、水、空气、油及油气管道;
第二条:DN≥200的(无腐蚀性作用介质)中使用;
第三条:材料为Q235AF、Q235A、SS400、SM400B、16Mn。
要求:在无腐蚀性介质中代替无缝钢管、玻璃钢管,应广泛采用。
(8)钢板卷焊管
a、管壳式换热器用奥氏体不锈钢焊接钢管(HG20537.2-92)。
标准:
第一条:适用于设计压力不大于4.0MPa的换热管、盘管等;
第二条:钢号:304、304L、321、316、316 L;
要求:选用优先级321〈304〈304L〈316〈316 L。
b、配管用奥氏体不锈钢焊接钢管(HG20537.3-92、HG20537.4-92).
标准:
第一条:适用于管道压力大于5.0MPa的化工、医药、生化、轻工业、纺织类工程配管和管件,也可用于压容壳体接管、盘管等;
第二条:同a采用热轧冷轧带钢、钢板、采用连续工艺成型,并采用如《化工工艺设计手册》第二册表15-48所示工艺进行焊接。HG20537.3-92适用于不加焊丝,HG20537.4-92适用于大口径或壁厚较大的加焊丝焊管,用于内压计算时的焊缝系数见《化工工艺设计手册》第二册表15-48,配管常用规格见《化工工艺设计手册》表15-50~15-53;
第三条:常用钢号304、321、304L。
焊接钢管规格下如:

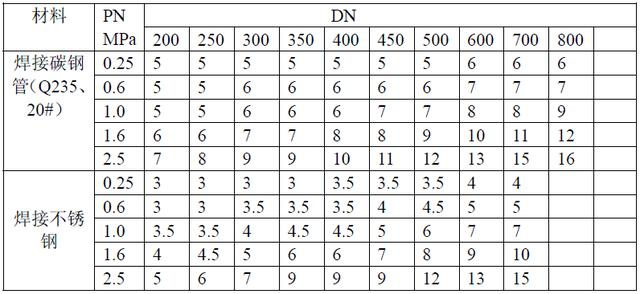

(9) 铸铁管道
铸铁管分为普通铸铁管和硅铁管两类。
A、普通铸铁管
普通铸铁管是用优质灰铸铁制成的。常用于埋入地面下作为给水总管、煤气总管和室内排水管道。也可用来输送酸、碱、性溶液,不能用于输送蒸汽的管路,更不能用于输送爆炸性和有毒性的介质。铸铁管的直径有50~1500mm,壁厚有7.5~30mm,管长有3m、4m、6m等。
排水铸铁管只有承插式一种,直径有50~200mm,壁厚有4~7mm,管长有0.5m、1m、1.5m、2等到多种,但一般为2m。
B、硅铸铁管
硅铸铁管有高硅铸铁管和抗氯硅铁管两种,高硅铸铁管能抗多种强酸的腐蚀,抗氯硅铁管可抵抗各种浓度和温度的盐酸,硅铁管常用于化工管道。高硅铸铁管和抗氯硅铁管用于输送公称压力为0.25MPa以下的腐蚀性介质。硅铁管耐热性能好,可达900℃。硅铁管脆性大,当受到轻微敲击、碰撞、局部受热或急剧冷却时,都容易产生破裂。它的硬度较高,质脆、维修困难。
金属软管
(1) P2 型耐压软管
标准:a 用于输送中性液体、气体、固体及混合物;
b 材料为低碳镀锌钢带;
c 适用场合为不宜用直管处;
d 规格见《化工工艺设计手册》第二册表5-56。
(2) P3型吸上管
标准:a 用于通风,吸尘设备的管道及固体输送;
b材料为低碳镀锌钢带;
c 适用场合为不宜用直管处;
d 规格见《化工工艺设计手册》下册表5-57。
(3) PM1型耐压管
标准:a 用于输送中性液体;
b 材料为低碳镀锌钢带;
c 适用场合为不宜用直管处;
d 规格见《化工工艺设计手册》第二册表5-58。
(4) 不锈钢金属软管(321)
标准:a 用于抽吸、输送各种流体,包括:蒸气、热水、酸碱、各种油品、空气、润滑油等各种液体和气体材质。
b用于不可用碳钢材质金属软管的非直管连接外。
c 用于不对称管道的安装。
玻璃钢管道(FRP-FW)
标准:
第一条:在酸、碱腐蚀性介质上代替不锈钢管道;
第二条:在外管线中代替球墨铸铁管道及DN1400mm以上的水泥管,因总体使用成本低于铸铁及水泥管道,故外管线埋地管道中广泛应用,在碳钢焊管不能用的腐蚀性介质上代替焊管;
第三条:不能用作蒸气管道,一般为常温介质;
第四条:正常工作温度80~90℃,正常口径DN25~DN4000,最高压力2.5MPa;
第五条:规格可参考连续、江太阳、中意的厂方生产规格。
碳钢衬塑钢管(造价为不锈钢的一半)
标准:
第一条:适用于工作介质≤32%盐酸、≤32%氢氧化钠;工作温度-70~80℃;工作压力≤1.0MPa等条件下;代替不锈钢作车间内管道;
第二条:内浸塑料为改性聚乙烯粉末,钢管为 20#钢管;
第三条:用于不能用碳钢焊管,碳钢管,玻璃钢管的腐蚀性介质上。
增强聚丙烯管(FRPP 或 PPG)
标准:
第一条:使用温度<120℃使用压力≤1.0MPa 工况;
第二条:DN<200mm 以下代替其他各种材料(工况允许),代替温下代 替不 锈管; 第三条:以短切玻璃纤维内增强聚丙烯为原料挤出成型,具有高强度、耐腐蚀 性能好、成型方便、致密性好、价格低等优点。
UPVC 管(硬聚氯乙烯管)
标准: 适用于工业、民用建筑上的雨水排水管道、生活用水管道,工业应用少,耐腐蚀、 耐高温差。
ABS 管
要求:只在医药行业应有较多、化学工业上属淘汰材料,尽量不选用,民用上在 给水、弱腐蚀介质上应用。
PE 管
用在<900C、一般在 700C、弱腐蚀介质中。
钢塑紧衬聚丙烯管
1、钢塑紧衬聚丙烯复合管的价格与衬胶管相当,只是不锈钢管的 1/3,其 使用寿命是衬胶管和不锈钢的 2 倍以上。
2、介质工作压力:正压 1. 6 MPa,负压 700mm 汞柱。
3、介质工作温度: -85℃~200℃
4、耐腐蚀性:除浓硝酸,发烟硫酸、氯磺酸等强氧化性酸外,能耐大部分 的有机介质和无机酸、碱、盐,对应力腐蚀性能良好,在 100℃时能耐 10%以下 的硝酸、甲酸、醋酸,36%以下的盐酸,20%以下的氢氟酸、各种浓度的碳酸、 硼酸、丁酸、碱及绝大多数盐汞、空气、NH3、CO2、CO、NO2、HCL等气体的 腐蚀。
陶瓷管
陶瓷管的化学耐蚀性很好,除氢氟酸外,对其他各种物料都是耐蚀的(对磷 酸和碱类耐蚀性较差),陶瓷管可用来输送工作压力为 0.2MPa 及温度在 150℃以 下的腐蚀性介质。
玻璃管
玻璃管的化学耐蚀性也很好,除氢氟酸、含氟磷酸、热的浓硫酸以及热的浓 碱以外,对大多数酸类、稀碱液及有机溶液剂等均耐蚀。
公称外径
0.6MPa
近似重量(Kg/m)
1.0MPa
壁厚
近似重量(Kg/m)
壁厚
近似重量Kg/m)(Kg/m)
17
3.0
0.13
3.0
0.13
21
3.0
0.16
3.0
0.16
27
3.0
0.22
3.5
0.32
34
3.5
0.32
4.5
0.52
48
3.5
0.47
5.5
0.89
60
3.5
0.60
6.0
1.19
75
3.9
0.88
6.2
1.35
90
4.7
1.27
7.5
1.96
110
5.7
1.59
9.1
2.91
125
6.5
2.44
10.4
3.78
140
7.2
3.06
11.6
4.73
160
8.3
4.00
13.3
6.19
180
9.3
5.04
14.9
7.81
200
10.3
6.20
16.6
9.66
225
11.6
7.85
18.7
12.24
250
13.6
9.70
20.7
15.06
280
14.4
12.14
23.2
18.90
315
16.2
15.36
26.1
23.93
355
18.3
19.55
29.4
30.37
400
20.6
24.8
33.2
38.64
450
23.2
31.42
500
25.7
38.68
,
