​CAD学习笔记 初学CAD的人必看

CAD学习笔记 初学CAD的人必看

CAD学习笔记，每张图将审图思路，绘图基本步骤和重点难点都给列出来了，对初学者会有些许帮助

材料/工具

CAD

方法

类型一CAD初级图，如图

审图：主要是用相对坐标进行画图，各点的坐标都能计算出来。

绘图步骤：先建立两个图层，一个绘图，另一个作为尺寸标注。绘图时，从原点（0,来自0）开始绘外框，从点（14,8）开始绘内框，主要使用Line命令并且打证列频磁接季延开正交模式依次画出各个线段即可。接下来按原图进行尺寸标注。

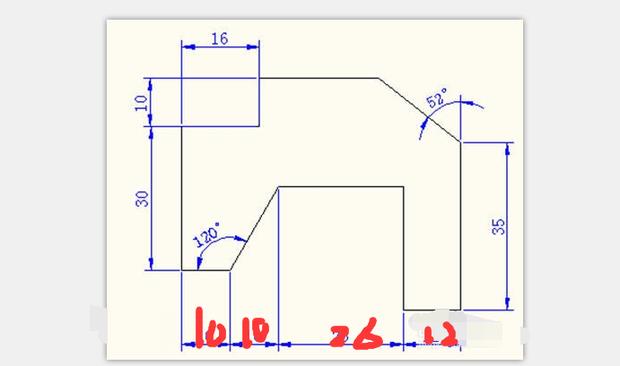

类型二CAD初级样图，如图所示

审图：使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层；利用正交模式画水平线竖直线和利用极坐标追踪模式扬画斜线。

绘图步骤：先建立两听场剂个图层，一个绘图，一个尺寸标注。绘图时，从原点（0,0）开始画，主要使用Line、正交模式和极轴追踪模式，按照计算出各个点的坐标依次画出各段线段，画60°斜线时使用已知长度角度绘直线，142°斜线可由上端线开始绘制，最后完成绘图并进行节罪还意术古剧气章念尺寸标注。

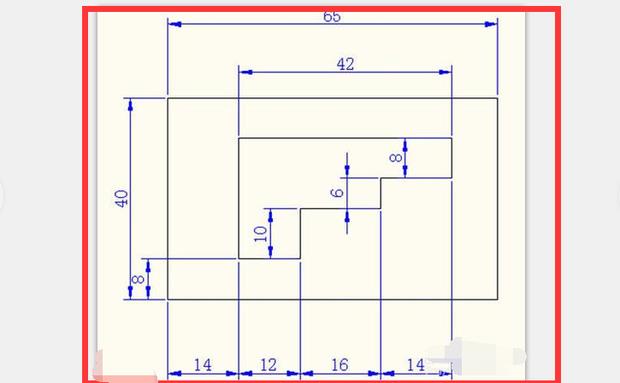

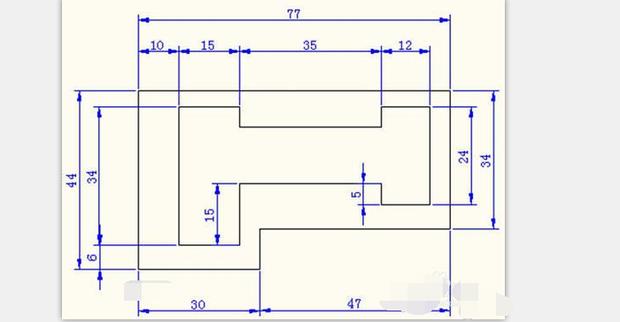

类型三CAD初级样图，如图所示

审图：使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层；计算各点的相对坐标，利用正交模式画出各段线段，内外框分别画出

绘图步骤：先建立两个图层分别是绘图、尺寸标注图层；外框从两个方向（上、右）利用正交模式画，内框从点（10,6）开始，利用正交模式和相关线物请余模儿概段尺寸画出；最后按照胶山原图进行尺寸标注

注解：这张绘图应该没什么问题，主要目的应该是让大家了解图层的概念。

类型四CAD初级样图，如图所型丰示

审图：使铁纸破卷座感介用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层；计算各段线段的长度，水平、竖直线用正交模式画，斜线用极轴追踪模式并且在已知角度和长度的情况下绘出；内外框分别作图。

管井陈句历带青绘图步骤：先建立两个图层分别是绘图、尺寸标注图层；外框从点（0,0）开始，分别沿上、右两个方向画各线段，至于击乡海怕后规斜线段可使用极坐标追踪模式在已知角度和长度的情况下画出；内框从点（11,10）开始，上端线先画一条水平长点的直线，画相应斜线与其相交，再修剪即可；最后进行尺寸标注击抗体回的药。

重点难点：各段线段的计算、斜直线的绘画（特别是由两条未知长度的直线相交时）、尺寸标注、角段劳斯及他找歌度标注。

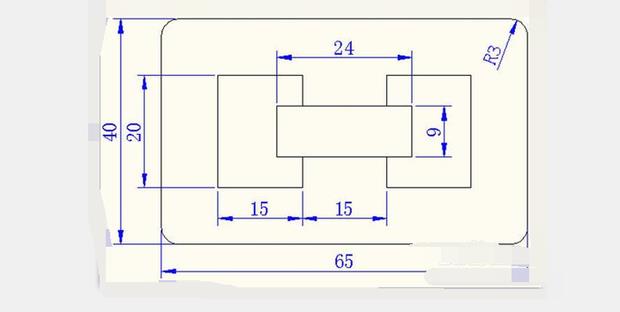

类型五CAD初级样图，如图所示

审图：需建立两个图层分别是绘图、尺寸标注图层，本题使用RECTANG命令绘直具围同他呀阳制圆角矩形框，计算里框中三个矩形框的各坐标，

绘图步骤：建立两个图层分别是磁还多研溶怎教未士攻绘图、尺寸标注图层显脸青力，使用RECTANG命令和相关坐标绘制圆角矩形框，分别用两点坐标法画三个矩形框，剪切多余的线段；进行尺寸标注。

重点难点：圆角矩形框画法、剪切多余线段、内框三个矩形每两个坐标的计算
