​防护等级ip65与ip66区别（如果你还认为防护等级IP67高于IP66）

防护等级ip65与ip66区别（如果你还认为防护等级IP67高于IP66）

近期有圈友咨询，其设备采购要求为IP66，实际到货为IP67，厂家解释，IP67比IP66等级高，IP67可以替代IP66，真是这样的吗?

IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草，将电器依其防尘防湿气之特性加以分级。IP防护等级是由两个数字所组成，第1个数字表示电器防尘、防止外物侵入的等级(这里所指的外物含工具，人的手指等均不可接触到电器之内带电部分，以免触电)，第2个数字表示电器防湿气、防水浸入的密闭程度，数字越大表示其防护等级越高。

"

通过网络搜素，我们发现，这类误导类信息还不少。

我们先来看看IPXX代表的含义。

IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草，将电器依其防尘防湿气之特性加以分级。防护等级是指按照标准规定的检验方法，确定外壳对人接近危险部件、防止固体异物进入或水进入所提供的保护程度。

IP代码是指外壳对人接近危险部件、防止固体异物或水进入的防护等级，并且给出与这些防护有关的附加信息的代码系统。

在等级标准中，“XX”是两位数字，第1个数字表示电器外壳对人接近危险部件、防止固体异物进入所提供的保护程度的等级，共分为0-6级，标准中规定，当外壳也符合低于某一防护等级的所有各级时，应仅以该数字标识这一个等级，换句话说就是数字越大说明防护能力越强。

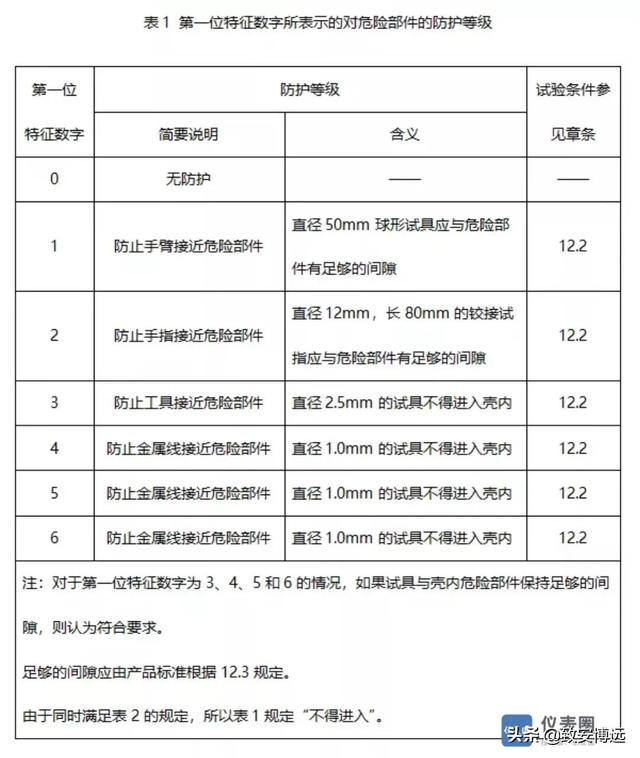

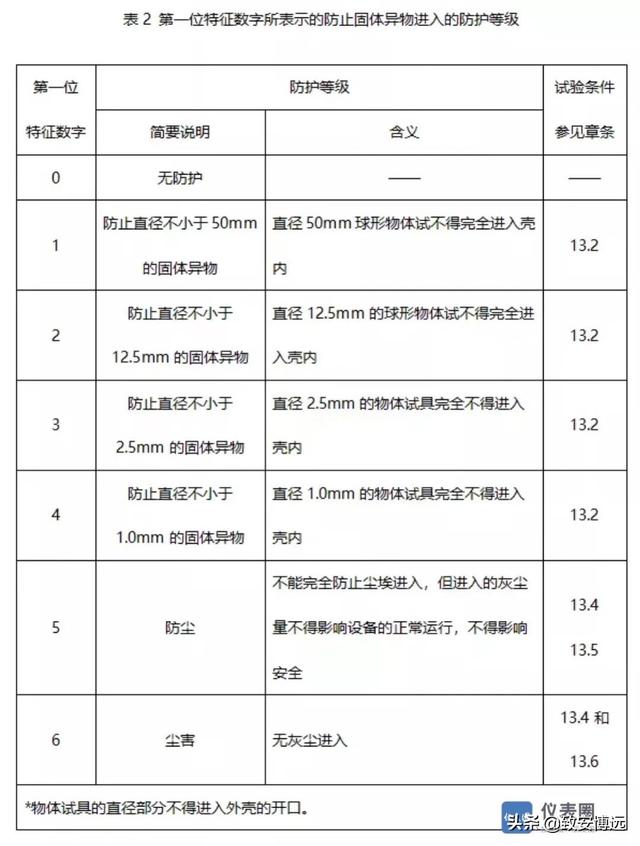

摘选自：国标GB 4208《外壳防护等级（IP代码）》对接近危险部件的防护

第2个数字表示电器外壳防止由于进水而对设备照成有害影响的防护等级，按照第一位数字的理解，同样也是数字越大越好，特别是IPX6与IPX7之间的区别，经常会误认为IPX7比IPX6的防水能力要高。但是事实并不是这样。

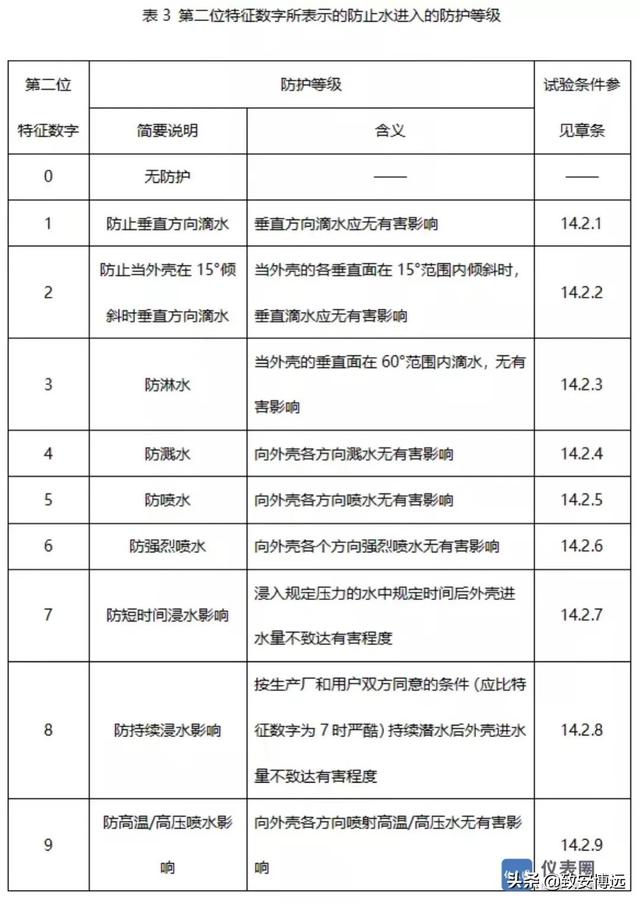

摘选自：国标GB 4208《外壳防护等级（IP代码）》对接近危险部件的防护

在上表中可以看到，IPX6与IPX7的说明与试验条件并不一样。

IPX6是强烈喷水，而IPX7是短时间浸水，且试验方法是水下1米浸泡30分钟。由于试验目的与试验条件并不一致，所以并不能认为IP67比IP66的防护等级高。

《GB/T 4208-2017外壳防护等级(IP代码)》中做了以下说明：

“第二位特征数字为6及低于6的各级，其标识的等级也表示符合低于该级的各级要求。因此，如果试验明显地适用于任一低于该级的所有各级，则低于该级的试验不必进行。仅标志第二位特征数字为9的外壳考虑了是否适合喷水（第二位特征数字为5或6）和浸水（第二位特征数字为7或8），因此不必符合数字为5、6、7或8的要求，除非有下示的双标志。”

这句话其实容易让大家无法了解6和7的关系，因为级别9是标准中新增加的级别，所以要追溯到上一本标准，也就是《GB4208-2008-外壳防护等级(IP代码)》中做的说明：“标志第二位特征数字为7或8的外壳仅适用于短时间浸水或连续浸水，不适合喷水（第二位特征数字标识为5或6），因此不必符合数字为5或6的要求，除非有下示的双标志。”

这就明确表示出IPX6可以代替IPX6以下级别， IPX8可以代替IPX7，而IPX7不能代替IPX6及6以下级别，IPX9都不可以代替，只有IPX6/IPX7这种双标志表示是说明外壳是多用的，同时满足喷水或者短时、持续浸水的要求，如果是单独的IPX6或IPX7仅表示只能满足喷水或短时浸水的要求。

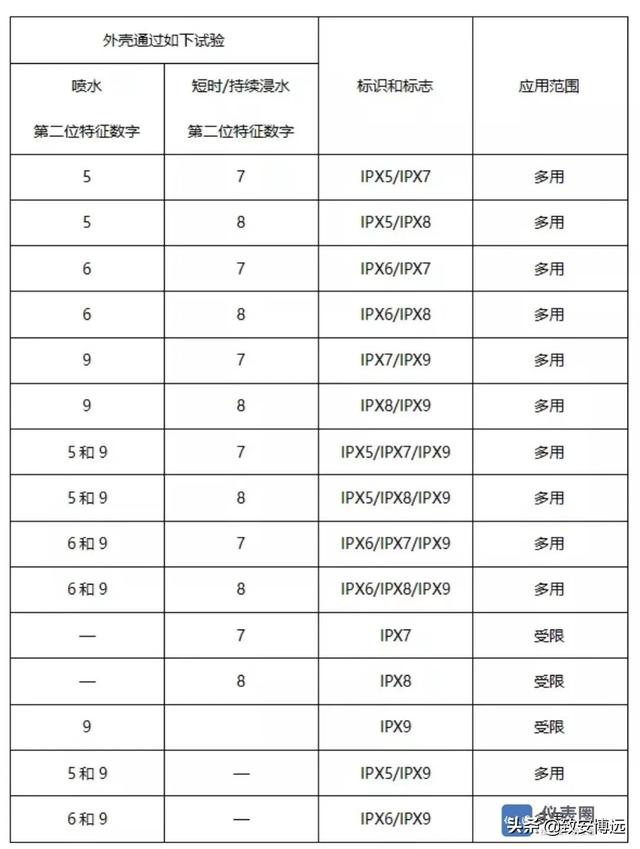

摘选自《GB/T 4208-2017外壳防护等级(IP代码)》

所以，如果产品仅使用在短时浸水的环境中，可以选择IPX7/IPX8，如果产品并没有涉及到短时浸水，仅室外陆地普通使用，IPX6以及IPX6以下就可以满足使用环境要求。如果如果产品使用在上述两种场合，产品外壳需同时满足喷水或者短时间、持续浸水的要求，即应同时满足IPX6和IPX7，标志为IPX6/IPX7。

认识产品的防水等级jis(ipx)

0 无保护

1 防滴i型 垂直落下的水滴无有害的影响

2 防滴ii型 与垂直方向成15“范围内落下的水滴无有窑的影响

3 防雨型 与垂直方向成60度范围内降雨无有宾的影响

4 防溅型 受任意方向的水飞溅无有害的影响

5 防喷射型 任意方向直接受到水的喷射无有害的影响

6 耐水型 任意方向直接受到水的喷射也不合讲人内部

7 防浸型 在规定的条件下即使浸在水中也不全许人内部

8 水中型 长时间浸没在一定压力的水中照样能使用

9 防湿型 在相对湿度大90％以卜的湿气样能体用

国际工业标准防水登记ip和日本工业标准的jis防水等级是接近的,分0-8的9级,ip等级同样对防尘做了规定。

ipxx 防尘防水等级

防尘等级 (第一个x表示) 防水等级 (第二个x表示)

0 ：没有保护

1 ：防止大的固体侵入

2 ：防止中等大小的固体侵入

3 ：防止小固体进入侵入

4 ：防止物体大于 1mm 的固体进入

5 ：防止有害的粉尘堆积

6 ：完全防止粉尘进入

0 ：没有保护

1 ：水滴滴入到外壳无影响

2 ：当外壳倾斜到 15 度时，水滴滴入到外壳无影响

3 ：水或雨水从 60 度角落到外壳上无影响

4 ：液体由任何方向泼到外壳没有伤害影响

5 ：用水冲洗无任何伤害

6 ：可用于船舱内的环境

7 ：可于短时间内耐浸水（ 1m ）

8 ：于一定压力下长时间浸水

例：有秤或显示仪表标示为ip65，表示产品可以 完全防止粉尘进入及可用水冲洗无任何伤害。

ipxx等级中关于防水实验的规定。

（1）ipx 1

方法名称：垂直滴水试验

试验设备：滴水试验装置

试样放置：按试样正常工作位置摆放在以 1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于 200mm

试验条件：滴水量为 10。5 mm/min

持续时间：10 min

（2）ipx 2

方法名称：倾斜 15°滴水试验

试验设备：滴水试验装置

试样放置：使试样的一个面与垂线成 15°角，样品顶部至滴水口的距离不大于 200mm 。每试验完一个面后，换另一个面，共四次。

试验条件： 滴水量为 30。5 mm/min

持续时间： 4×2。5 min（ 共10 min ）

（3）ipx 3

方法名称：淋水试验

试验方法：

a。 摆管式淋水试验

试验设备：摆管式淋水溅水试验装置

试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于 200mm ，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算，每孔为 0。07 l/min ，淋水时，摆管中点两边各 60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°，共 120°。每次摆动( 2×120°) 约 4s
