​压力开关不会调试怎么调（不懂压力开关的必看）

压力开关不会调试怎么调（不懂压力开关的必看）

压力开关工作原理：

当系统压力高于或低于额定压力时，安全阀在传感器上瞬移，推动开关接头连杆连接或断开，当压力下降或达到额定值时，盘复位即刻，开关自动复位，或当测量压力超过额定值，位移弹性元件的自由端，直接或通过比较开关元件，改变开关元件的通断状态，实现对测量压力的控制。

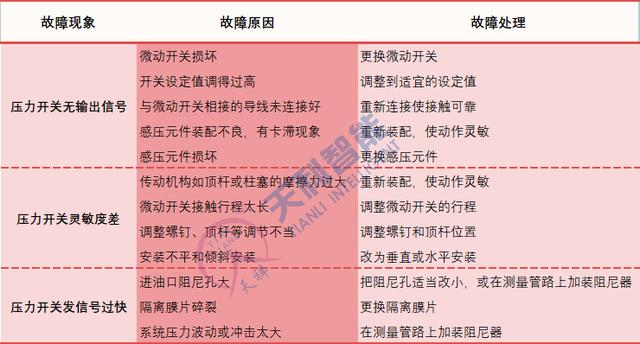

压力开关常见故障现象、故障原因以及处理方法如下

选型必看

在挑选压力开关时，首先需要得知以下参数，转述给商家后，会根据参数类别挑选出合适的压力开关型号。

量程范围：如：微压（KPa级别）、低压（0~2.5MPa）、中压（2.5~6MPa）、高压（6MPa以上）

测量介质：如：气体（空气、煤气、腐蚀性气体等气体介质）、液体（水、液压油、润滑油、轻燃油等液体介质）

防护等级：IP54、IP65

防爆等级：增安防爆、本安防爆、隔爆等

环境温度：一般适用于常温，特殊温度须告知

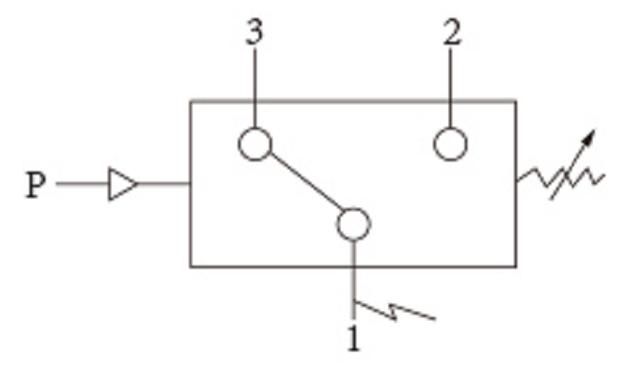

机械压力开关接线图

单刀双掷微动开关作用过程：

接线端1——3，压力下降至下切换值接通

接线端1——2，压力下降至下切换值断开

压力开关设定值调整

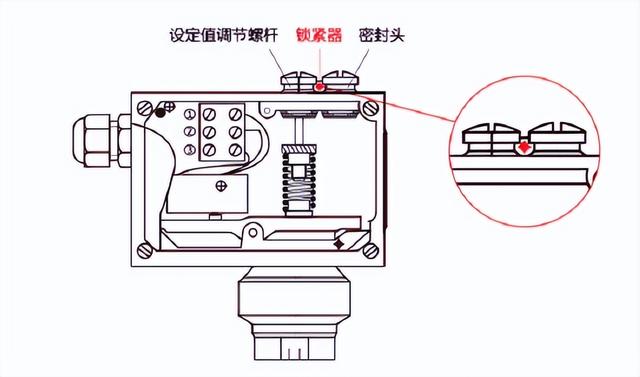

不可调切换差，举例说明

例如：压力控制器型号502/7D，订单0811700，要求压力降低到0.8MPa(上开关值)发送触点信号。操作步骤如下。

1.松开锁定装置，将产品旋入压力校准器的螺纹接口中。注意，传感器的平面部分必须用扳手夹紧，以绝对防止开关盒转向对传感器。

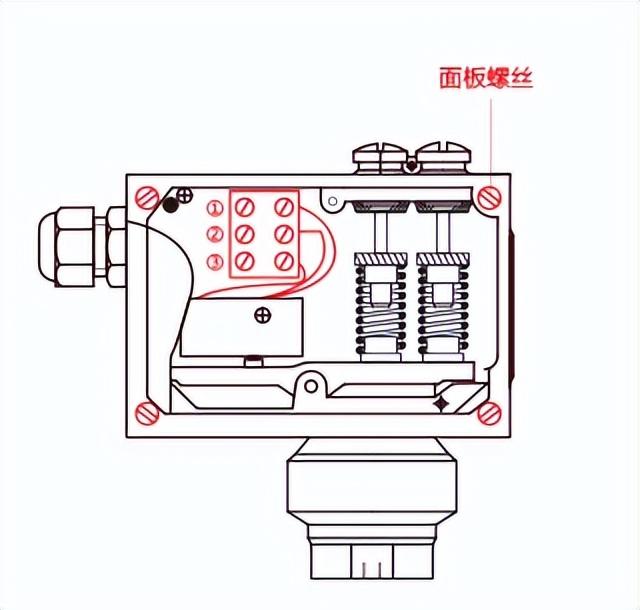

2.打开盖板，将电缆通过电缆接口连接到端子板上，将万用表连接到电缆的另一端。施加压力至0.8MPa。这个值可以从标准压力计读取。

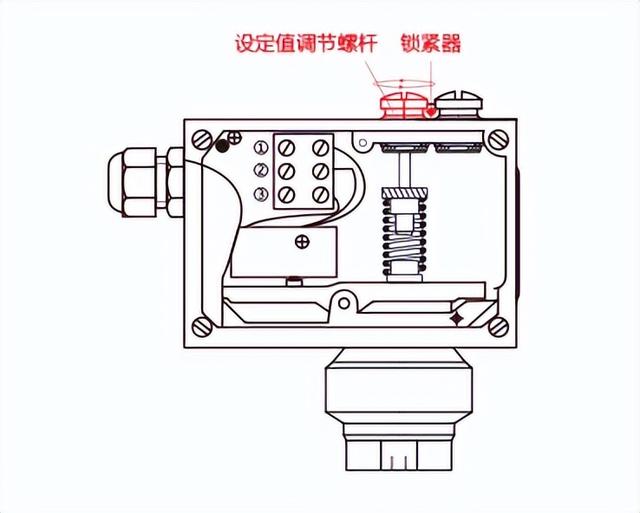

3.逆时针旋转设定值调节螺丝，使设定值由小变大，直至开关触点在0.8MPa切换。

拧紧锁扣，调整压力校准表的压力，使压力在0.8MPa左右来回变化。当校准压力下降时，触点的开关值是否为0.8MPa，此值为要设置的开关值的下限，对应的上开关值应为0.8MPa加上开关差0.075 MPa(左右)，即0.875MPa(左右)

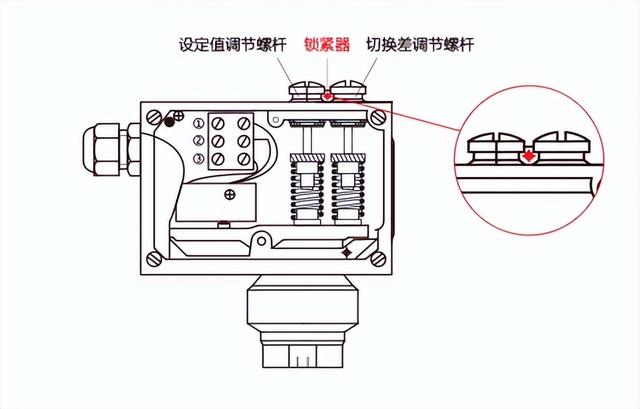

可调切换差，举例说明

例：选择502/7D型订单号0801600压力控制器，要求压力升到0.6 MPa时送接点信号，压力降至0.4MPa时回接点。操作步骤如下。

1.松开锁定装置，将产品旋入压力校准器的螺纹接口中。注意，传感器的平面部分必须用扳手夹紧，以绝对防止开关盒相对于传感器旋转。

2.打开盖板，将电缆通过电缆接口连接到端子板上，将万用表连接到电缆的另一端。

3. 施加压力至0.4MPa。这个值可以从标准压力计读取。

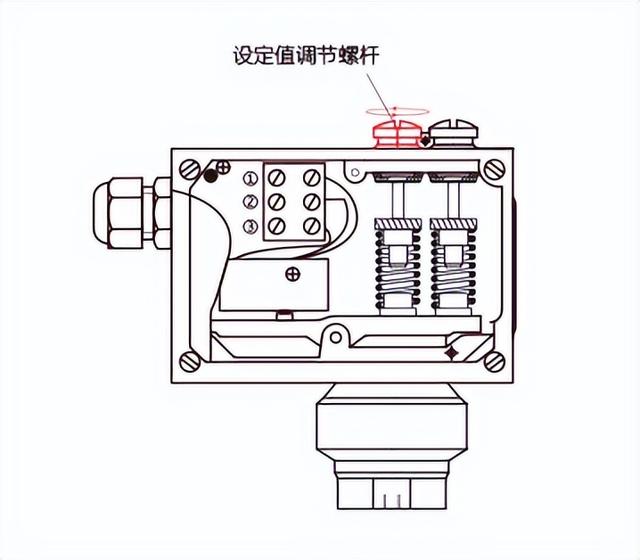

先调节开关值，逆时针转动设定值调整螺丝，直到开关触点在0.4 MPa处切换

4.然后逆时针旋转开关差调整螺丝，使开关差从最小增大到压力上升至0.6MPa才工作;

5.拧紧锁紧装置，调整压力校准平台的压力，使压力在0.4～0.6 MPa的范围内来回变化，检查压力升高时，电击开关值为0.4MPa，此值要设置为较低的开关值。

,
