滤波电容在电路中的作用

如图所示为桥式整流电路，变压器次级输出正弦交流电。

如图a所示

经整流桥整流若无滤波电容，则输出脉动直流电。电压波形如图b所示，这样的电压波动过大，无法满足电路的工作需要。因此必须经过滤波使电压波形变得平滑。

加滤波电容后的电路如下图所示

滤波电容在电路中是个储能元件，在电压升高的过程中将电能转换为电场能，在电压降低时再将电能释放出来，使输出电压波形变得平滑。

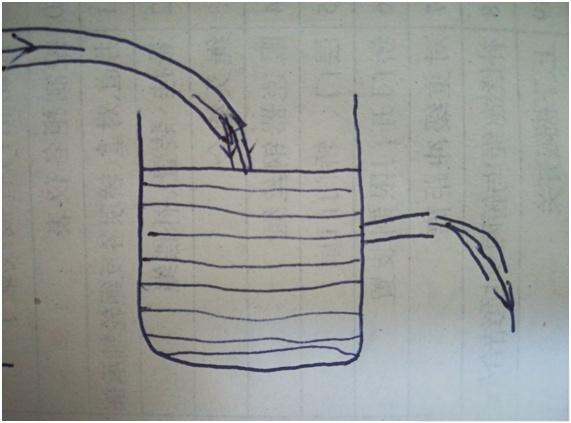

形象地讲，可以把电流与水流做类比，电容就如同一个大水缸。注入水缸的水流是波动的，水缸起到储存水的作用，水缸的水位随着注入水流的变化发生较小的变化，使输出水流基本保持平稳。滤波电容上的电位即电压随着输入电压的波动会发生较小的波动，基本保持平稳，如同水缸中的水位一样。如下图所示
